Druckprüfstände für
E-Mobilitäts-Komponenten

Die Automobilindustrie und damit auch die Prüfungsindustrie befindet sich im Umbruch. Hochdruckkomponenten wie Diesel-Einspritzleitungen, Common-Rails, Pumpenköpfe und andere Bauteile, die im Verbrennungsmotor hohen Drücken ausgesetzt sind, werden durch die Verlagerung hin zur E-Mobilität seltener hergestellt und nicht ausgeprägt weiterentwickelt. Auch für den Einsatz in Elektrofahrzeugen werden Komponenten mit Druck geprüft. Allerdings sind hier niedrigere Drücke gefragt und oft werden Medientemperierung und Umgebungstemperaturen mit in Betracht gezogen. Typische Bauteile sind z. B. Kühlkreisläufe und Kühlplatten von des Power-Moduls, ECUs (Electronic Control Units), AC/DC, DC/DC Converter, Wärmetauscher, Hochvolt Kühlmittel Zuheizer, Kühlsysteme, Kunststoffkomponenten und vieles mehr.

Vorwiegend angewandte Testnormen sind GMW14193, VW8000, MBN 10306, GS 95024-3 M-07 für Druckwechselprüfungen des Kühlkreislaufes zum Nachweis der mechanischen Festigkeit der von Druckschwankungen im Kühlkreislauf betroffenen Bauteile.

Berstdruckprüfstand
Druckwechselprüfstand

Liquid Cooling Burst- and Pressure Cycle Test Rig

Poppe + Potthoff Maschinenbau leads in burst and pressure pulsation testing for liquid cooling components like coolant distribution racks, manifolds, and CPU/GPU cold plates. Our rigorous testing ensures these components can withstand extreme pressure fluctuations, with burst pressures up to 70 bar (1100 psi) and pressure cycle testing at up to 20 bar (290 psi) using PG25 coolant. We utilize both wave and square pressure curves at frequencies up to 2 Hz, providing a comprehensive simulation of operational conditions. Additionally, our testing of passive cold plates, which rely on external Coolant Distribution Units (CDUs), further guarantees system reliability by mitigating internal pump failure risks.

Druckwechselprüfstand

Druckpulsationsprüfung bis zu 600 bar

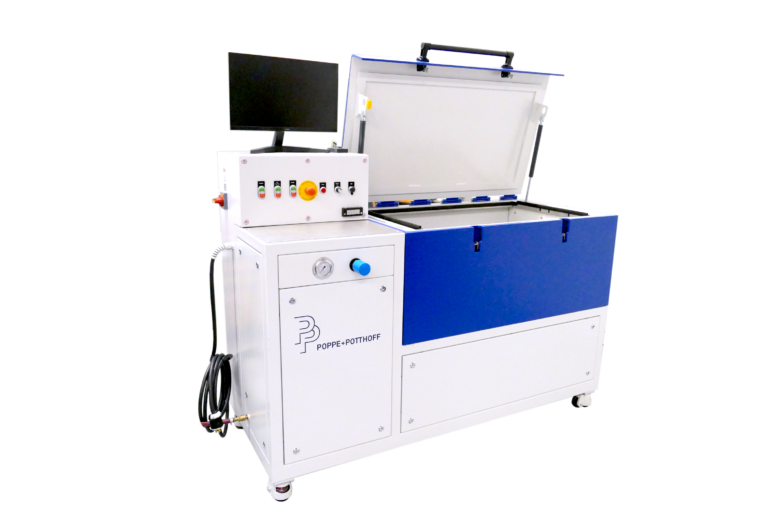

Der Druckwechselprüfstand ist ein leistungsstarker und vielseitiger Druckprüfstand, der diverse Druckbehälter wie z.B. Kühlkreisläufe, Sensoren, Schläuche und viele andere Komponenten bei wechselnden Umgebungs- und Flüssigkeitstemperaturen Drucklastwechseln aussetzt.

Berstdruckprüfstand

Berstdruckprüfstand < 200 bar

Um die Qualität von medienführenden Bauteilen nachzuweisen, werden Schlauchleitungen, Rohre, Druckbehälter und viele andere Komponenten unter Druck gesetzt bis sie bersten.

Funktionsprüfstand

Batteriesimulation unter Temperatureinfluss

Zur Funktionsprüfung von medienführenden Bauteilen kann mit den Poppe + Potthoff Prüfständen ein temperaturgeregelter Volumenstrom (z.B. 30l/min) erzeugt werden. Zudem kann ein Bauteil aus der E-Mobilität bei Bedarf bestromt werden.

Druckwechselprüfstand

Druckwechselprüfstand mit Über- und Unterdruckprüfung (M-07)

Die Durchführung einer Druckwechselprüfung an Kühlkreisläufen und Kühlplatten diverser Komponenten wie ECUs, PTC-Heizern, Hochvolt-Kühlmittelzuheizern, AC/DC- sowie DC/DC-Wandlern und anderen medienführenden Einheiten, wird mit unserem hochmodernen Druckprüfstand realisiert. Dieses fortschrittliche Gerät ermöglicht auch die Kontrolle der Umgebungs- und Medientemperatur, beispielsweise von Wasser-Glykol, bei einem Temperaturbereich von -40 °C bis 140 °C.

img-10

Elektrofahrzeug Komponenten

Prüfung von
EV Komponenten

Um die Qualität von medienführenden Fahrzeugbauteilen nachzuweisen, werden Antriebseinheiten (E-Motoren), Ventile, Kühl- und Heizsysteme, Schlauchleitungen, Rohre, Druckbehälter und weitere Komponenten mit Druck beaufschlagt. Ob für dynamische Druckwechselprüfungen, statische Druckhaltetests, Durchflussmessungen oder klassische Berstdruckprüfungen – Poppe + Potthoff Maschinenbau bietet Ihnen eine individuell auf Ihre Anforderungen abgestimmte Lösung.

img-11

Funktionsprüfung in der E-Mobilität

Leistung auf die Probe Stellen

Noch kostet das Heizen und Kühlen in der Elektromobilität der Kabine, aber der elektronischen Bauteile viel Reichweite, da die benötigte Energie von der Batterieleistung bereitgestellt wird. Realitätsnahe Prüfungen mit einem Prüfstand helfen, die Energieeffizienz der Bauteile exakt zu erfassen, zu verstehen und zu verbessern.

Thermomanagement & KÜhlkreisläufe
für die E-Mobilität

Kühl- und Heizsysteme sind für die Elektromobilität essenziell: Sie schützen vor Überhitzung von elektronischen Bauteilen und sorgen für Komfort im Innenraum. Um sie für den Einsatz zu validieren, werden Komponenten unter wechselnden Druck- und Temperaturbedingungen auf die Probe gestellt. Auch Leistung und Stromverbrauch der Systeme sind in realitätsnahen Lebensdauertests zu prüfen, damit das elektronische Bauteil nicht die Reichweite des Fahrzeugs einschränkt.

Mobilität erfordert zuverlässiges Thermomanagement, damit sich Mensch und Maschine – ob Elektro- oder Verbrennungsmotor – zu Land, zu Wasser und in der Luft an variierende Umweltbedingungen anpassen können. Dabei müssen Klimasysteme und alle ihre Bestandteile dauerhaft hohe Lastwechsel ertragen. Statt die Belastbarkeit aufwändig mit eigens entwickelten Versuchsaufbauten oder im Realbetrieb zu testen, können Hersteller ihre Komponenten nun mithilfe von Druckwechsel- und Funktionsprüfständen von Poppe + Potthoff Maschinenbau auf die Probe stellen. Bereits in einem frühen Entwicklungsstadium sowie serienbegleitend ermöglichen es die wiederholgenauen und präzisen Tests, Produkte flexibel und wirtschaftlich zu optimieren.

img-12

Druckwechselprüfung eines Kühlmittelkreislaufes in der E-Mobilität
mit Über- und Unterdruckprüfung mit Gas oder Glykol.

Lassen Sie sich von IHREM
Ansprechpartner INDIVIDUELL BERATEN

Unser technisch versiertes Vertriebsteam hilft Ihnen bei der Umsetzung Ihres Projekts und findet anhand Ihres Lastenhefts und Ihren Anforderungen eine auf Sie zugeschnitte Prüflösung. Wir sind international vertreten und helfen Ihnen auch bei Projekten im Ausland. Neben unserem Hauptsitz in Nordhausen sind wir mit unseren Standorten in Shenzen in China und Boston in den USA, sowie Vertriebs- und Servicepartnern in unter anderem Indien und Italien ist eine regionale Kommunikation stets möglich.
