Leckageprüfstände mit Wasser, Glykol, SF6, Öl, Gas bis 3000 bar. Um sicherzustellen, dass Komponenten leckagefrei gefertigt wurden, werden sie mit Dichtheitsprüfungen auf Ihre Dichtigkeit geprüft.

Home » Dichtheitsprüfstände

DichtheitsprüfstÄndE
Mit Flüssigkeiten und gas

Um sicherzustellen, dass Gussteile, Ventile, Pumpen, Schläuche, Druckbehälter und andere Bauteile leckagefrei gefertigt wurden, werden sie in Dichtheitsprüfständen getestet. Als Prüfmedium können Öl, Luft, Wasser, Glykol, Stickstoff oder Schwefelhexafluorid (SF6) verwendet werden. Die Dichtheitsprüfung ist in vielen Industrien ein wichtiger Bestandteil der Qualitätssicherung. Unsere Anlagen werden daher vermehrt an die Automobilindustrie, die Medizintechnik, Luftfahrt und Ventil- und Armaturentechnik geliefert. Ziel der Dichtheitsprüfung ist die Validierung der Bauteilgüte, um zuverlässige Performance sicherzustellen.

Je nach Anforderung kann der Dichtheitsprüfstand mit einer Vakuumeinheit oder einem Nieder- oder Hochdruckmodul ausgestattet werden. Die Prüfstände werden nach einem modularen System entwickelt, um zuvor entworfene Module zu verwenden und sie genau an die Anforderungen des Kunden anzupassen. Dadurch werden zuverlässige und wiederholbare Testergebnisse erzielt. Die Dichtheitsprüfstände von Poppe + Potthoff können als Mehrkammer-Prüfsysteme gefertigt, an eine Klimakammer angeschlossen oder um eine Medietemperiereinheit erweitert werden. Damit werden jegliche Prüfanforderungen abgedeckt. Prüfabläufe und Messdaten werden über LabView protokolliert, visualisiert und dokumentiert. Unsere Systeme sind je nach Bedarf UL- oder CE-konform.

Universaler Dichtheitsprüfstand bis 3000 bar

Der Prüfdruck wird je nach Anforderung mit Druckpumpe, Feinregelverfahren, pneumatischem oder hydraulischem Druckübersetzer erzeugt. Am PC werden in der Prüfstandssoftware alle Messdaten erfasst, visualisiert und dokumentiert. Es können verschiedenste Prüfprogramme verwaltet und frei programmiert werden.

Die Niederdrucksysteme von Poppe + Potthoff Maschinenbau sind speziell für Niederdruck-, Vakuum- sowie Luft- oder Stickstoffprüfungen entwickelt.

Leistungsdaten

  • Dichtheitsprüfung bis zu 3000 bar
  • Dichtheits- & Leckagemessung mit Luft Vakuumprüfung bis 0,7mbar
  • Unterdruck Funktions- und Durchflussprüfung
  • Optionales (beheiztes) Wasserbad für Bubble Tests
  • Temperiertes Testmedium (Wasser z.B.) möglich
  • Integration einer Klimakammer möglich

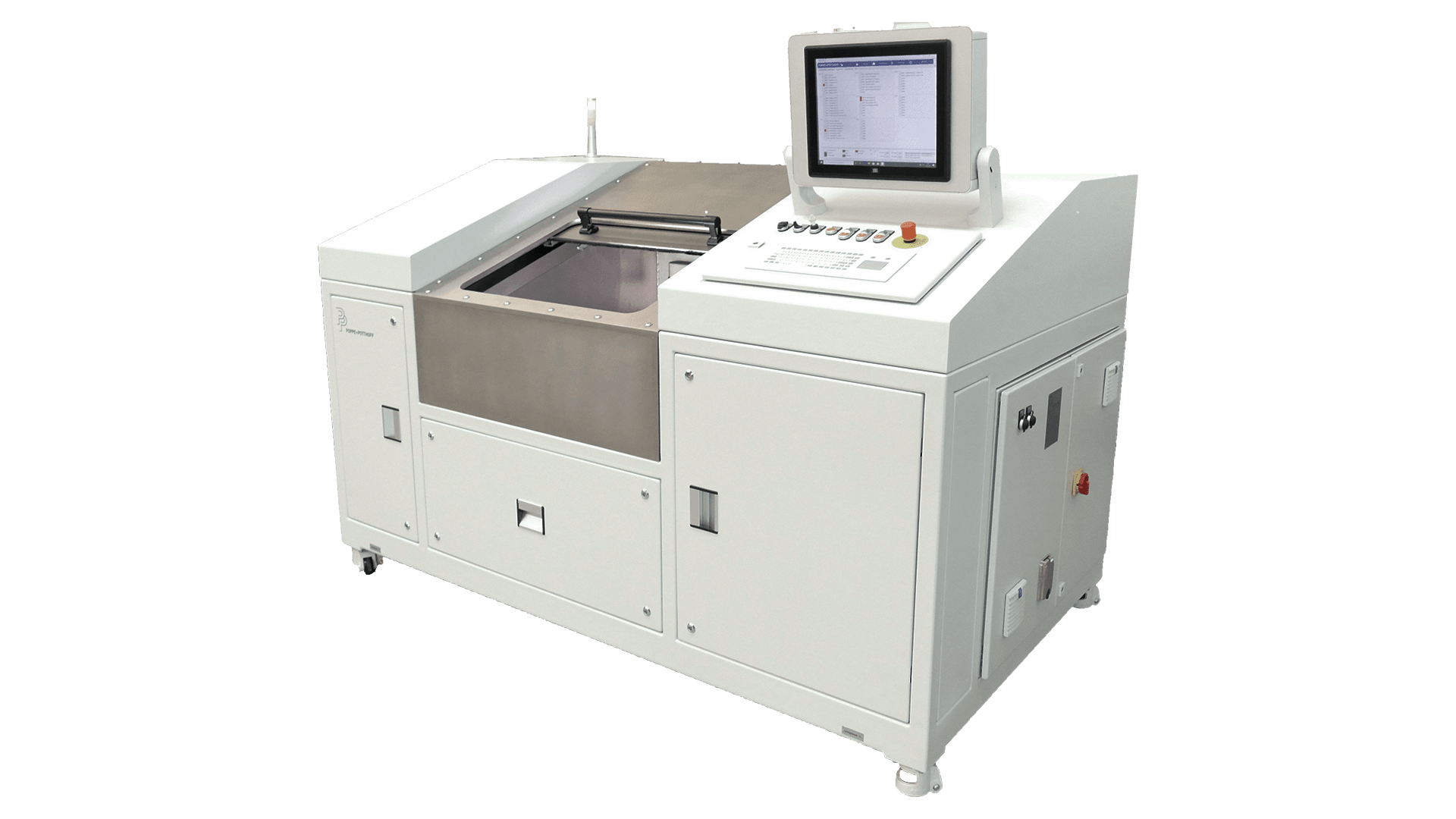

Kompakter Leckageprüfstand auf Rollen und integriertem touch PC von Poppe + Potthoff Maschinenbau

SF6 Dichtheitsprüfstand

Mit diesem Prüfstand können Dichtheitsprüfungen an Common Rails durchgeführt werden: Der Druck wird mittels Druckübersetzer erzeugt. Im Hochdruckmedium ist SF6 enthalten und in der Vakuumkammer wird die geringste Leckage über einen geeigneten Lasersensor ermittelt. In der Prüfkammer befindet sich die Spannvorrichtung. Sie ist verstellbar und somit für fast jeden Railtyp einsetzbar. Die Adaption der Rails erfolgt über Höchstdruckschläuche und Kupplungen von Hand. Das Spannen und die Prüfung erfolgen automatisch. Die Steuerung übernimmt eine Siemens SPS. Als Eingabe – und Anzeigegerät dient ein Touch-Panel. Die Bedienung kann zusätzlich über eine Tastatur erfolgen. Alle relevanten Messergebnisse werden visualisiert.

Leistungsdaten

  • Prüfdruck bis 2.700 bar
  • Druckhaltezeit variabel
  • Leckratenmessung
  • Verschiedene Prüfpunkte konfigurierbar
  • Automatisches Spannen der Bauteile

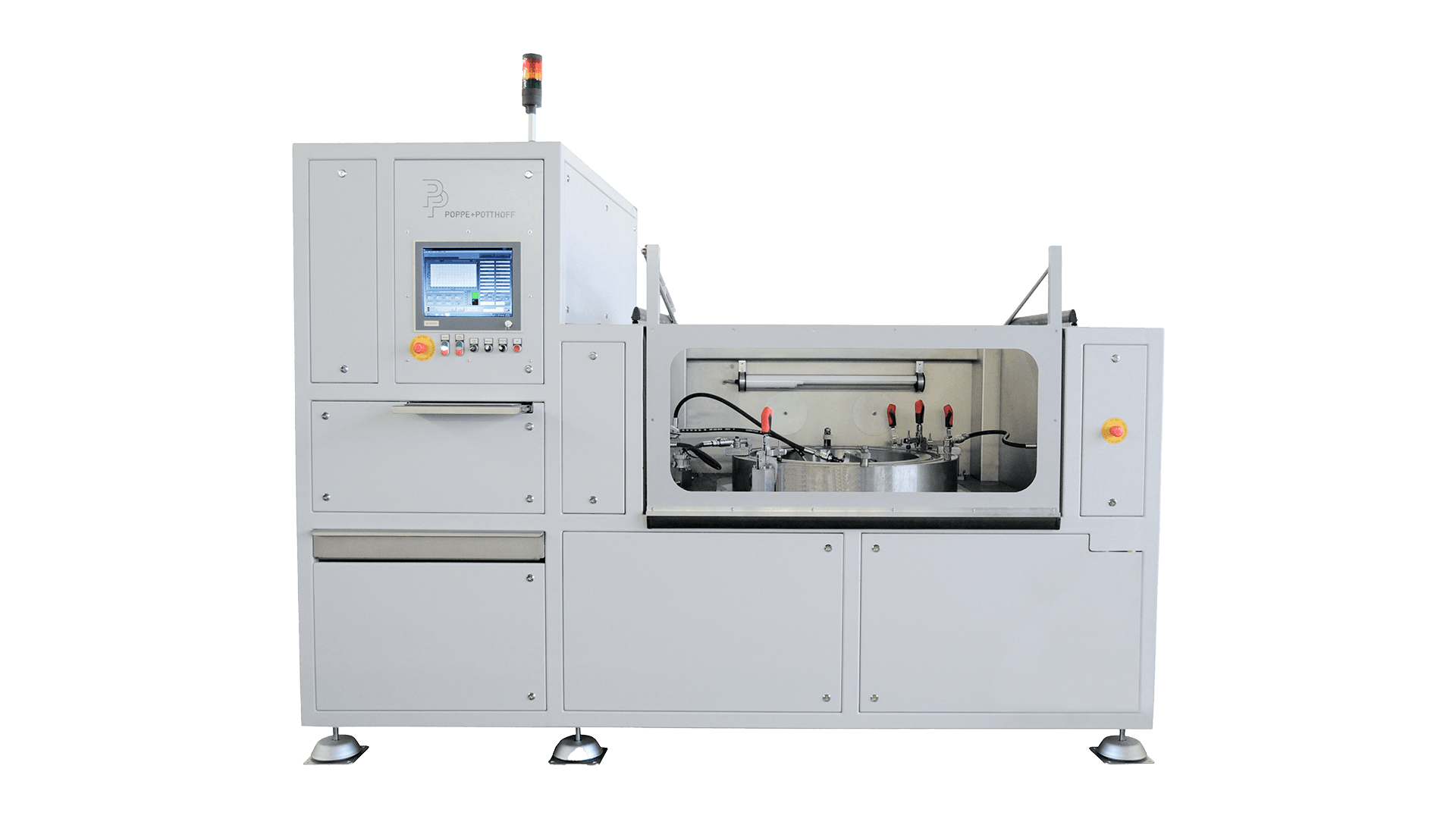

SF6 Leckageprüfstand von Poppe + Potthoff Maschinenbau

Leckageprüfung für Armaturen

Mit den Poppe + Potthoff Dichtheitsprüfständen können Automotivebauteile, Armaturen, Gussteile und viele weitere Komponenten und Baugruppen auf Dichtheit geprüft werden. Diese Anlage wird je nach Prüfanforderung mit Vakuumeinheit, Niederdruck- oder Hochdruckmodul zur Dichtheits- und Leckageprüfung konzipiert.

Die Anlage ermöglicht Druckprüfungen an unterschiedlichsten Bauteilen bis zu einem max. Druck von 1.000 bar. Die jeweiligen Druckpunkte werden mit einem Druckübersetzer angefahren und für die programmierte Zeit gehalten. Die Anlage ermöglicht es zusätzlich einen Impulsdruck auf den Prüfling aufzubringen. Die Prüfungen können als trapezförmige- sowie auch als sinusförmige Kurve durchgeführt und dargestellt werden.

Leistungsdaten

  • Druckerzeugung: 10 bis 1.000 bar, mittels Druckübersetzer
  • Feinregelverfahren: 0 bis 50 bar
  • Druckwechselprüfung bis 1.000 bar
  • Individuelle Parametereinstellungen
  • Datenvisualisierung mittels LabView

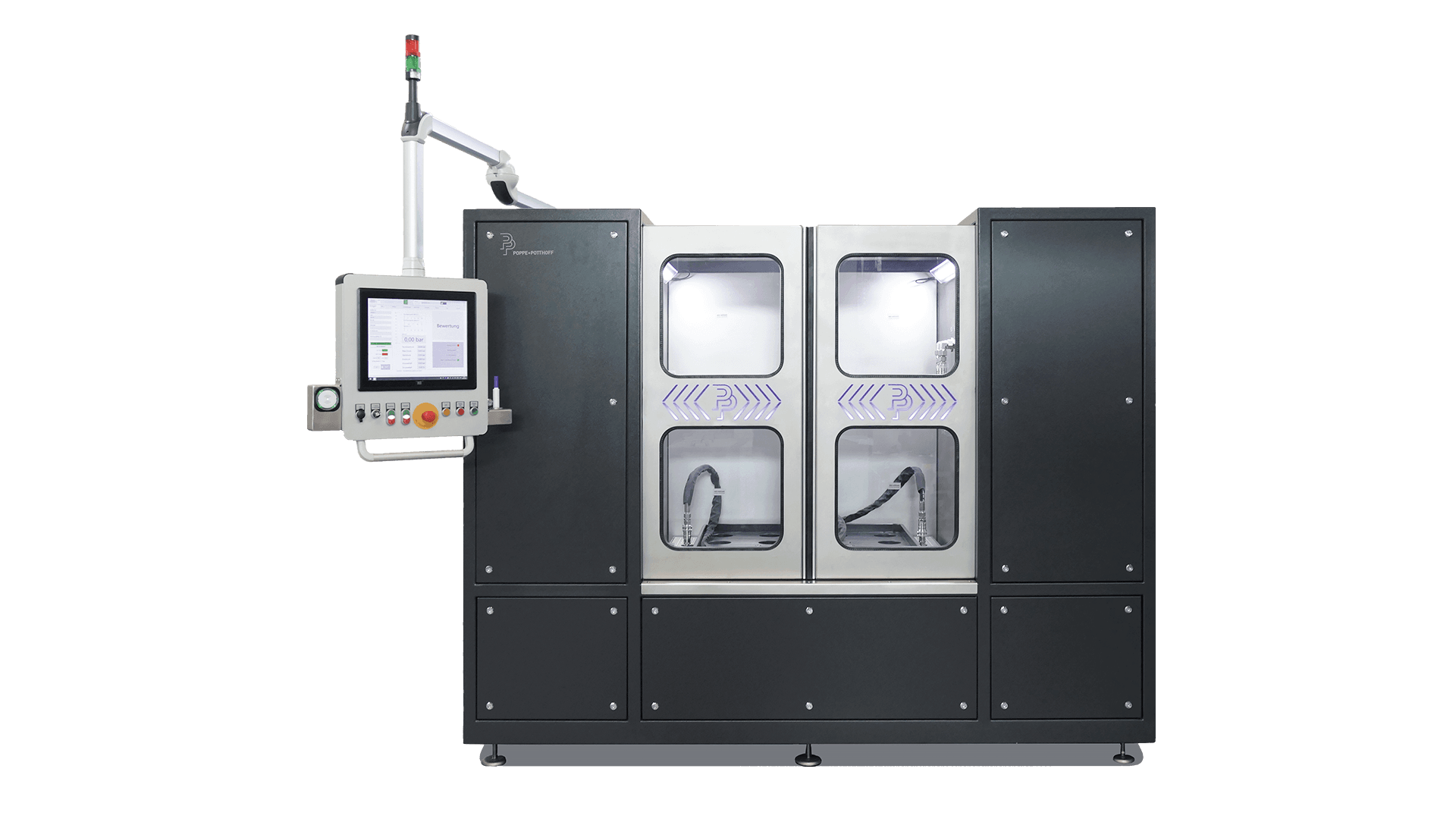

Dichtheitsprüfstand mit automatischen Türen und PC Arm von Poppe + Potthoff Maschinenbau

Über- und Unterdruck Leckageprüfung

Mit dem Doppekammer-Leckprüfstand bietet Poppe + Potthoff Maschinenbau ein leistungsstarkes System zur Prüfung von Sensoren in der Medizintechnik. Der Prüfstand kann in F&E-Prozessen, aber auch während der Produktion als End-of-Line-Test eingesetzt werden. Mit Drücken von bis zu 50 bar bietet dieses Gerät ein großes Spektrum an Prüfmöglichkeiten im medizinischen Bereich.

Leistungsdaten

  • Prüfdruck 50 bar
  • ISO 14644, ASTM G122-96, ASTM D6361, SAE AMS 0302
  • Prüfmedium: Luft, Stickstoff
  • Ergonomisches Prüfstanddesign
  • Doppelkammer zur Prozessoptimierung

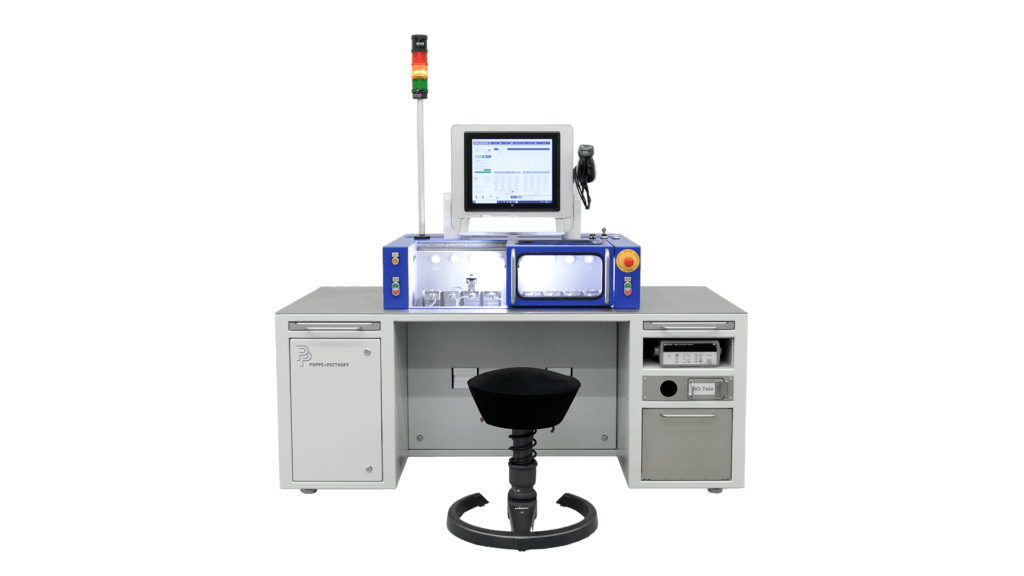

Dichtheitsprüfstand mit zwei Prüfkammern

Dichtheitsprüfstand <1050 Bar mit Gas (Helium)

Der Dichtheitsprüfstand ist geignet für Gasdruckprüfungen bis 1050 bar. Prüfungen können mit 95/5 Formiergas (N2/H2), Helium oder Stickstoff durchgeführt werden. Als Medienquelle dienen handelsübliche 50L Gasflaschen oder andere Quellen. Eine Leckage wird durch einen Sniffer (z.B. Inficon P3000XL) erkannt und registriert.

Der Dichtheitsprüfstand ist mit einem speziellen Sicherheitskonzept ausgestattet, um den Bediener zu schützen. Neue Bauteile werden in einer beigestellten Sicherheitskammer mit Wasser auf Ihre Berstdruckfähigkeit geprüft (z.B. bis 3000 bar). Für die Prüfung mit Gas ist in der Klimakammer ist eine Sicherheitsbox installiert, die vor potentiellen Bauteilsplittern schützt. In der Box sind diverse flexible Schläuche angebracht, die mit Düsen ausgetattet um die Leckage and mehreren Stellen des Bauteils zu erkenne. Die Schläuche sind mit Outlets ausserhalb der Klimakammer verbunden. An den Outlets kann der Bediener den Sniffer nutzen, um die Leckage zu identifizieren. Für eine Unterwasserprüfung wird die Sicherheitsbox entfernt, oder die Tür der Box ausgehängt. Oft geprüfte Bauteile in diesem System sind H2 Ontank Valves.

Leistungsdaten

  • Dichtheitsprüfung mit Helium, Stickstoff, N2/H2, Formiergas
  • Bis 1050 bar
  • Prüfung in einer Klimakammer möglich
  • Prüfungen in einem Wasserbad
  • Berstdruckprüfung mit Wasser <3000 bar zu Vorvalidierung
  • Sicherheitskonzept mit massiver Box in der Klimakammer

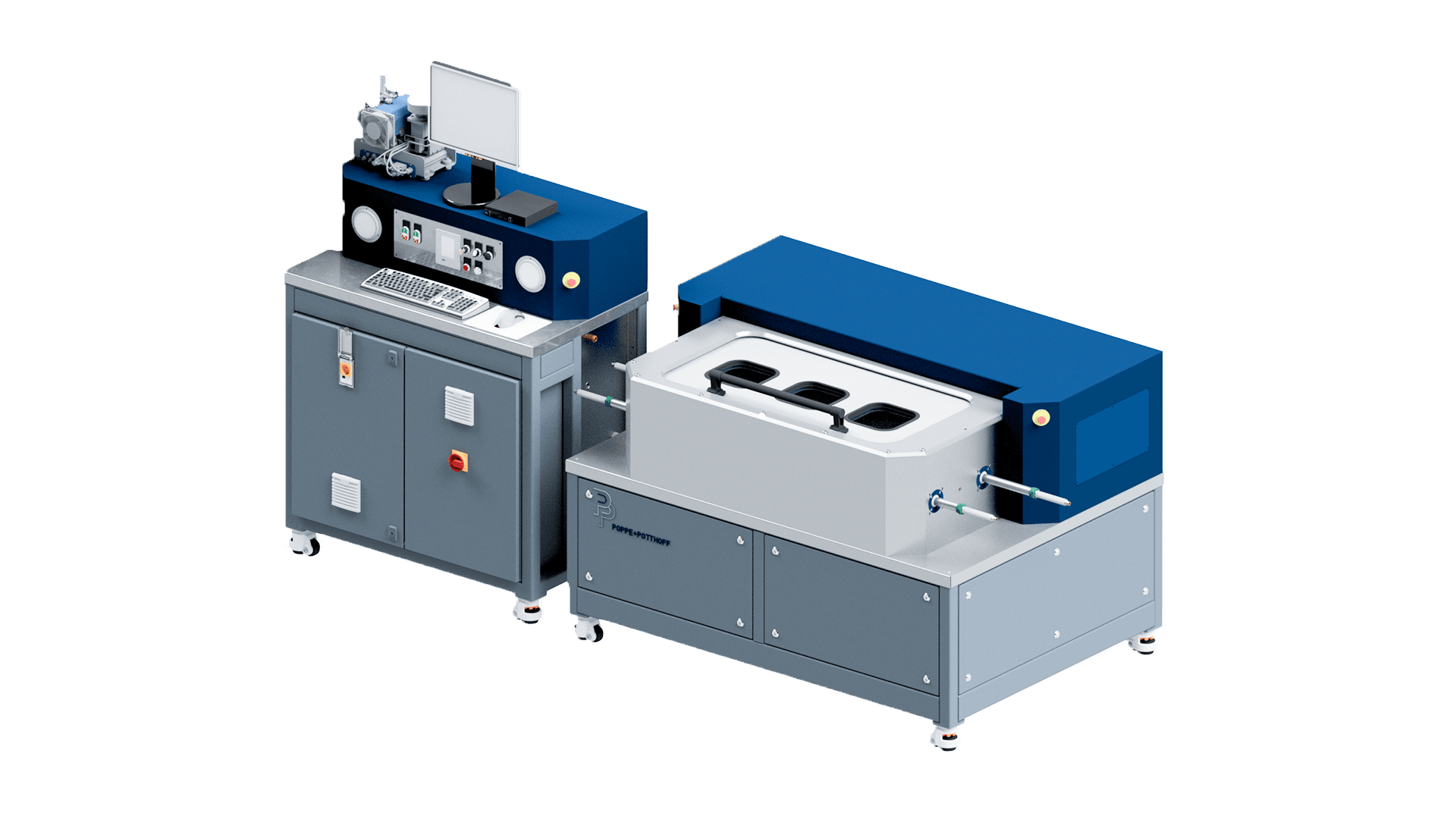

1050 bar Dichtheitsprüfstand mit Gas, einer Klimakammer und einer Edelstahl Sicherheitskammer
1050 bar Dichtheitsprüfstand mit Gas und einer Edelstahl Sicherheitskammer

Dienstleistungen

Als Prüfdienstleistung bieten wir Druckprüfungen in verschiedenen Druckbereichen an. Ob für Forschung und Entwicklung oder Serienfertigung, bitte kontaktieren Sie uns mit Ihren Prüfanforderungen für ein unverbindliches Angebot.
