Autofrettage Systeme bis 15 000 bar. Autofrettage Systeme ermöglichen es Herstellern, die Dauerfestigkeit und Lebensdauer von Komponenten wie z.B. Common Rails, Pumpenköpfen, (Diesel-) Einspritzleitungen und vielen anderen Komponenten in Forschung und Entwicklung, sowie der Serienproduktion zu verlängern.
Autofrettage
bis 15 000 bar

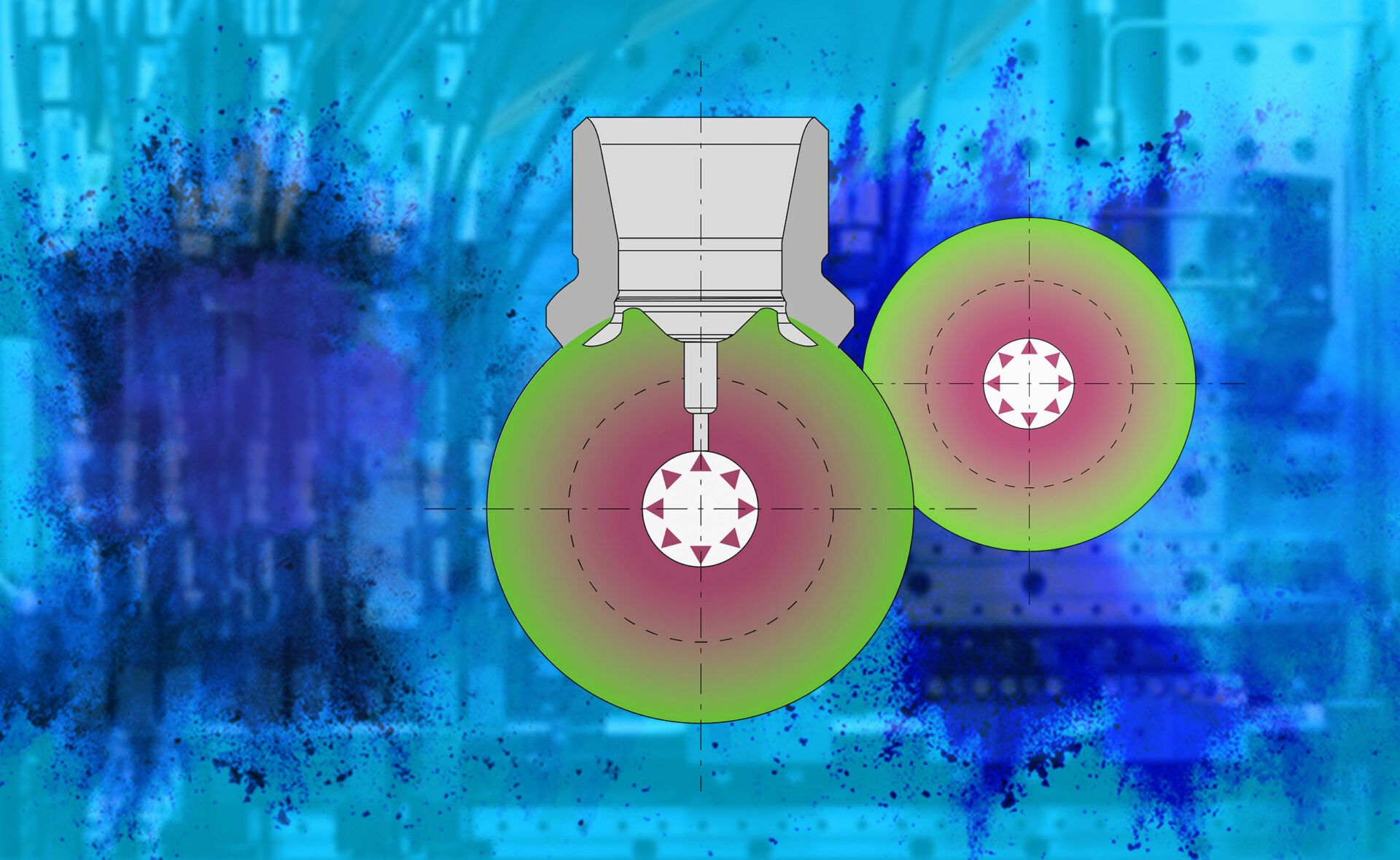

Die Autofrettage ist ein Verfahren zur Steigerung der Dauerfestigkeit von Bauteilen für den Einsatz bei hohen und pulsierenden Drücken. Die Wirkweise der Autofrettage beruht auf der wechselseitigen Beziehung der plastifizierten inneren und der elastisch verformten äußeren Zone. Dabei werden die Komponenten soweit unter Druck gesetzt, dass ihr Inneres sich plastisch verformt. Nach dem Entspannen entstehen in diesem Bereich Druckeigenspannungen, die die äußere Zone daran hindern wieder ihre ursprüngliche Form einzunehmen. Sie bleibt stattdessen (vor-)gedehnt. Dies beugt der Rissbildung im späteren Einsatz vor, erhöht die Lebensdauer der Bauteile und bietet somit dementsprechende Kostensenkungspotentiale. Selbstverständlich sind unsere Anlagen je nach Bedarf UL- oder CE-Konform gebaut. Darüber hinaus bieten wir Ihnen Service und Betreuung direkt vor Ort.

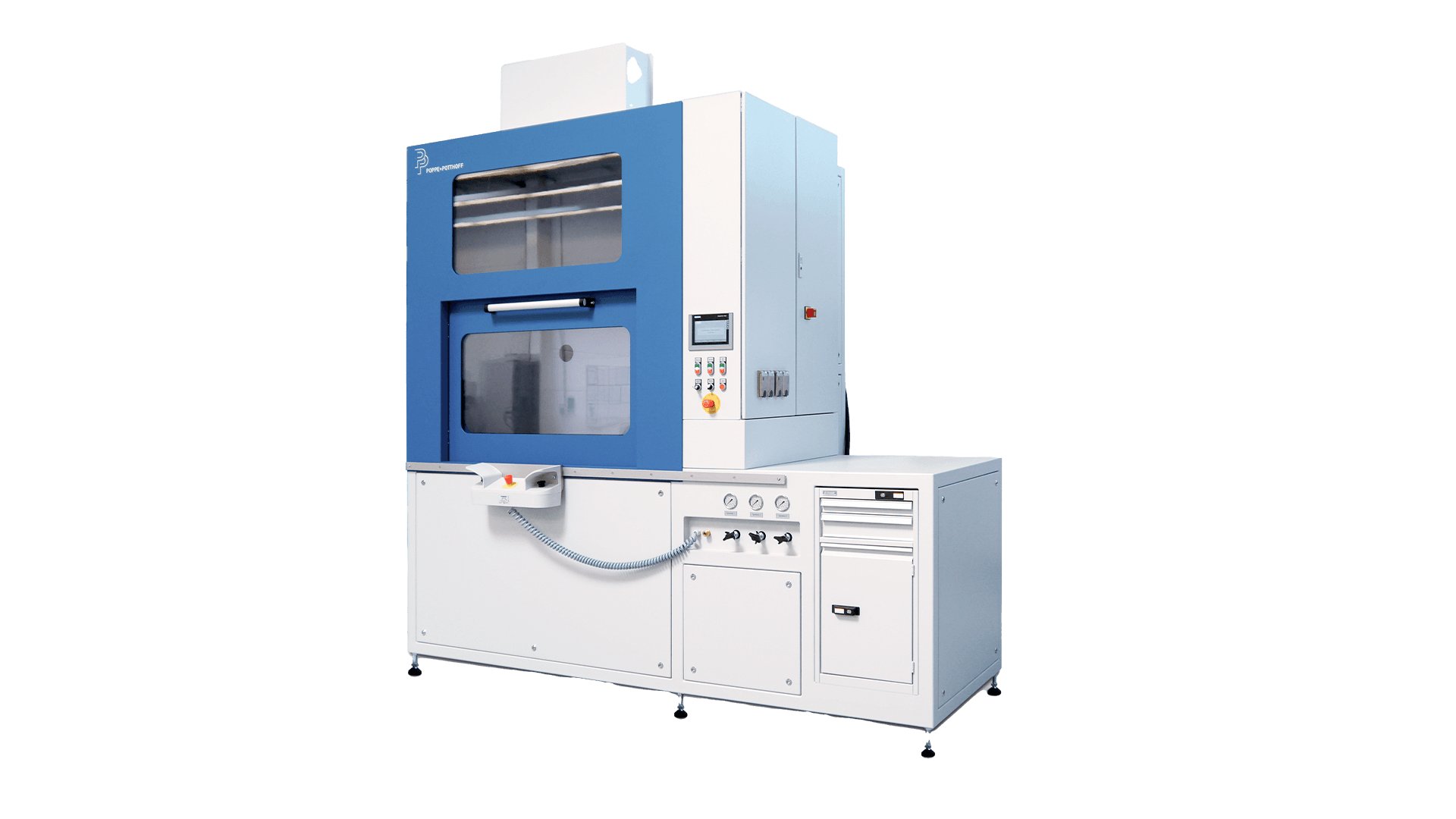

Universale Autofrettage
Aufgrund ihrer hohen Variabilität eignet sich die Universal-Autofrettage ideal für Forschung und Entwicklung sowie bei der Fertigung kleinerer Serien. Sie erhöht die Dauerfestigkeit von Hochdruck-Komponenten wie Rohrleitungen, Ventilen, Rails, Pumpenköpfen und Druckbehältern.
Bei variablen Geometrien
Bauteile mit unterschiedlichen Geometrien können auf dieser Anlage flexibel autofrettiert werden. Das Umrüsten erfolgt durch Vorrichtungswechsel. Die Autofrettage-Parameter sind frei programmier- und editierbar.
Druckübersetzer
Der Druckübersetzer besteht aus einem Antriebs- und einem Hochdruckteil. Der hydraulisch angetriebene Druckübersetzer fungiert gleichzeitig als Medientrenner.
Leistungsdaten

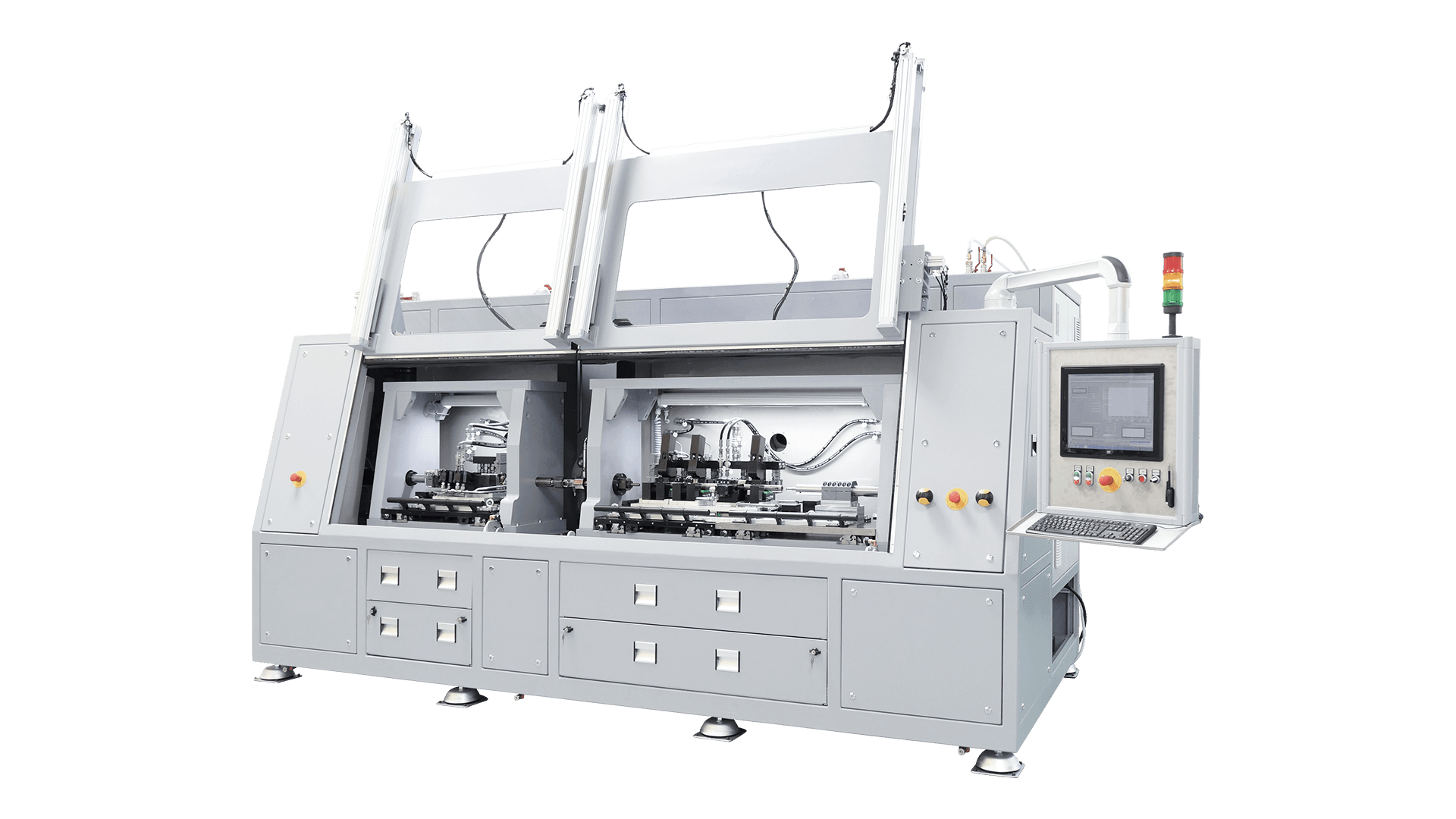

Common Rail Serienautofrettage
Das speziell entwickelte Autofrettage-System für Serienproduktion von Common Rails lässt die Dauerfestigkeit von Common Rails in Serie steigern. Für den Autofrettage-Prozess sind mehrere Abdichtstellen radial und axial vorgesehen.
Der Druckprüfstand besteht aus zwei Baugruppen, die zu einem kompakten Druckprüfstand kombiniert werden. Das Druckerzeugungssystem mit einem hydraulischer Druckübersetzer und der elektrische Schaltschrank sind auf einer Seite der Anlage installiert. Die andere Seite ist als Prüfkammer vorgesehen. Eine Sicherheitssichtscheibe in der Schutztür ermöglicht ein gutes Beobachten des Prüflings. Während der Autofrettage kann die Schutztür nicht geöffnet werden, da über den Sicherheitsschalter eine mechanische Verriegelung erfolgt. Auf der linken Seite ist der Druckübersetzer in liegender Anordnung eingebaut.
Leistungsdaten

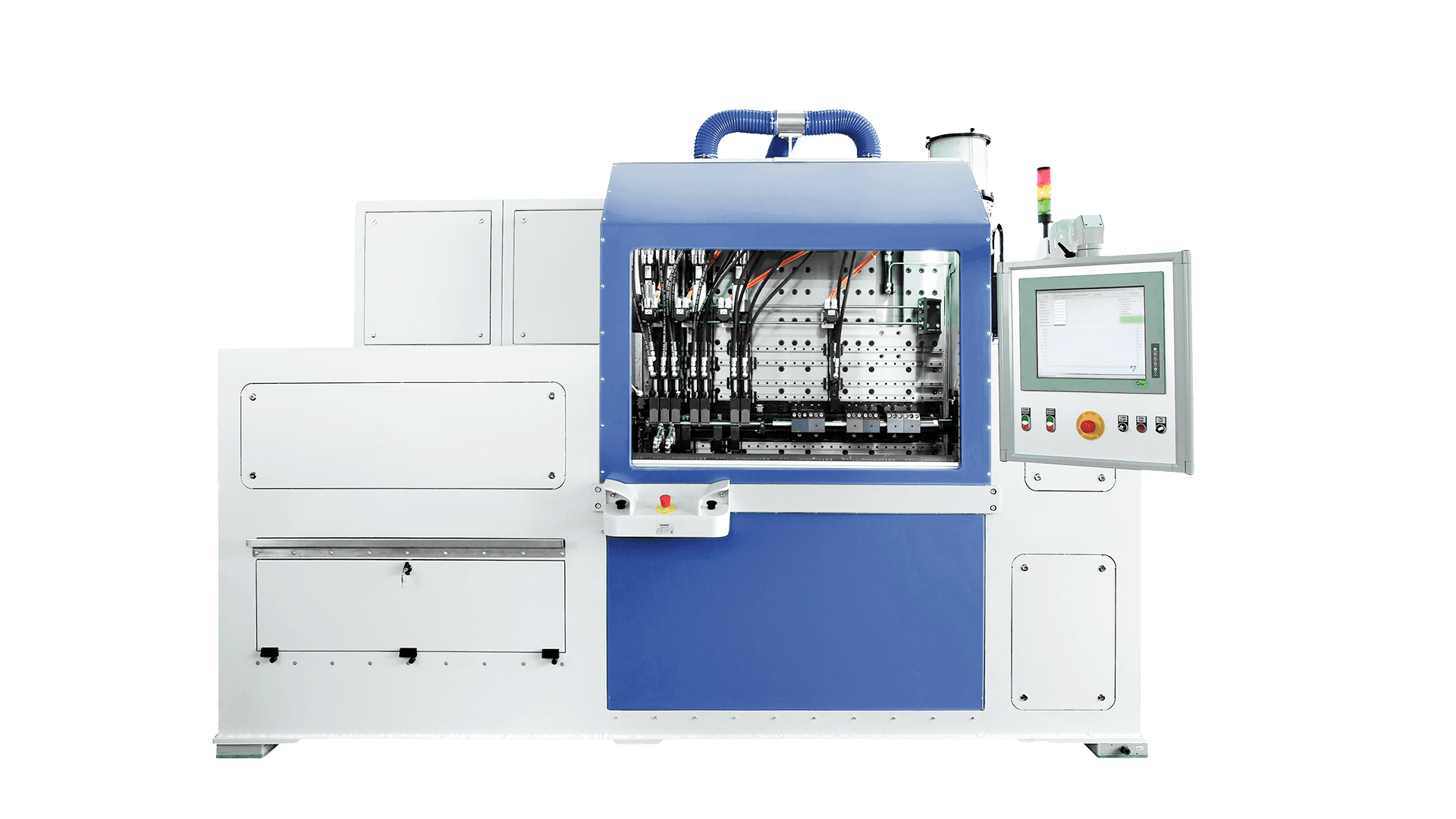

Autofrettage für Einspritzleitungen
Hochdruckleitungen für die Dieseleinspritzleitungen werden mit dieser Anlage automatisch für den Dauereinsatz bei pulsierendem Druck in Serie präperiert. Dabei können unterschiedliche Bauteile mit der Anlage autofrettiert werden. Das Umrüsten der Anlage, um andere Bauteile zu Autofrettieren erfolgt durch Vorrichtungswechsel.
In Zehner-Serie
Zum manuellen einlegen und entnehmen von bis zu zehn Leitungen öffnet sich an der Front eine Schutzscheibe. Das Bedienfeld befindet sich rechts. Hier kann u.a. der Autofrettagedruck frei programmiert werden. Alle weiteren relevanten Daten werden ebenfalls dort dem Bediener angezeigt.
Leistungsdaten

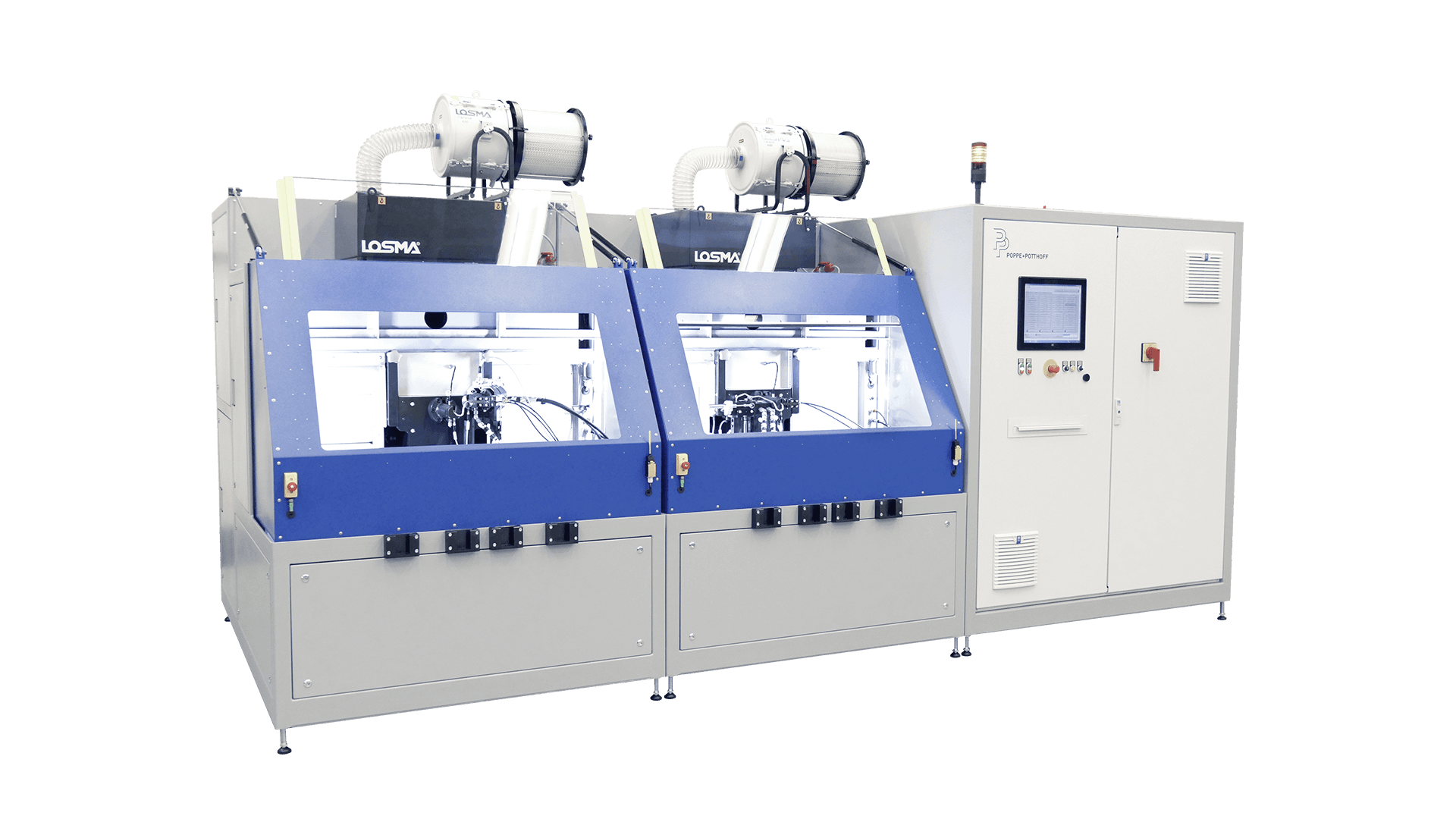

Autofrettage-System für Diesel-Einspritzleitungen
Das Autofrettage-System für Diesel-Einspritzleitungen ist eine eigenständige Einheit zur Autofrettage von Diesel-Einspritzleitungen bis 8.000 bar. Die Poppe + Potthoff Autofrettageanlagen können auf 10000 bar und 12000 bar aufgerüstet, sowie zu einem Mehrkammersystem erweitert werden. Wenn sich Ihre Produktion erweitert und wächst, kann das System entsprechend angepasst werden. Diese einzigartig entwickelte Autofrettage-Einheit ist ein optimales Startersystem für kleinere Stückzahlen, mit der Möglichkeit, schrittweise von einer Kammer auf zwei Kammern und in einigen Fällen sogar auf bis zu 6 Kammern erweitert zu werden.
Leistungsdaten

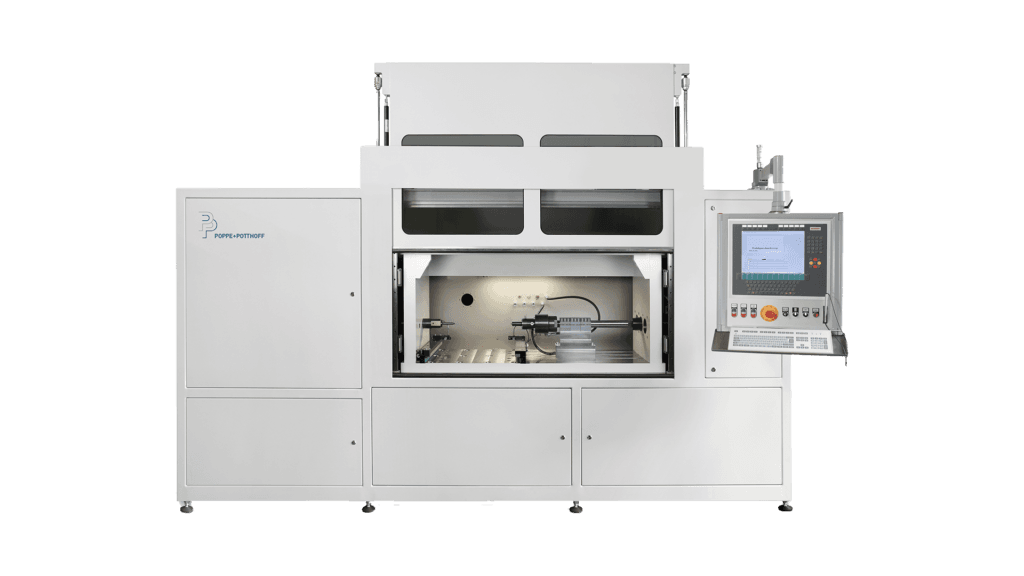

Prototypen & Entwicklungsautofrettage
Die Autofrettageanlage ist ideal für Forschung und Entwicklung. Durch die hohe Produktvariabilität können unterschiedliche Bauteile bzw. Prototypen auf der Anlage autofrettiert werden. Der Autofrettagedruck ist frei programmierbar, um jegliche Bauteile flexibel Druck auszusetzen. Das Bedienfeld befindet sich in ergonomischer Höhe. Alle relevanten Daten werden dem Bediener angezeigt und können jederzeit schnell bearbeitet werden.
Beispielsweise ist es möglich die Anlage von einer Railvorrichtung auf eine Pumpenkopfvorrichtung umzurüsten. Damit erlaubt das System die Autofrettage von diversen Bauteilen und lässt sich weitestgehend flexibel in Forschung und Entwicklung integrieren. Auch eine kleine Produktion kann mit der Anlage unterstützt werden.
Leistungsdaten
Dienstleistungen
Als Prüfdienstleistung bieten wir Druckprüfungen in verschiedenen Druckbereichen an. Ob für Forschung und Entwicklung oder Serienfertigung, bitte kontaktieren Sie uns mit Ihren Prüfanforderungen für ein unverbindliches Angebot.
Prüfstände und Anwendungen–
Präzise und zuverlässig
Bei Poppe + Potthoff Maschinenbau bieten wir modernste Druckprüfstände für verschiedene Branchen, Komponenten und Druckbehälter an. Neben Berstdruckprüfständen hat Poppe + Potthoff Maschinenbau in der Branche einen Namen für Autofrettage Systeme, Druckwechsel-, Funktions- und Leckageprüfstände. Noch nicht fündig geworden? Kontaktieren Sie uns, um Ihr individuelles Projekt im Detail zu besprechen.
Druckwechselprüfstand mit Vakuum Prüfung
Setzen Sie Kühlsysteme von ECUs, PTC Heizer, Hochvolt-Kühlmittel-Zuheizer, ACDC und DCDC Convertern und anderen medienführende Komponenten Druckprüfungen aus, während Sie die Umgebungs- und Medientemperatur von z.B. Wasser-Glykol bei Temperaturen von -40 °C bis 140 °C kontrollieren.
Funktionsprüfstand: Batteriesimulation unter Temperatureinfluss
Zur Funktionsprüfung von medienführenden Bauteilen kann mit den Poppe + Potthoff Prüfständen ein temperaturgeregelter Volumenstrom (z.B. 30l/min) erzeugt werden. Zudem kann ein Bauteil aus der E-Mobilität bei Bedarf bestromt werden.
Leckageprüfstand
Mit den Dichtheitsprüfständen von Poppe + Potthoff können verschiedene Bauteile und Baugruppen durch einen Druckabfall auf Dichtheit geprüft werden. Je nach Prüfanforderung können unsere Systeme inklusive Vakuumeinheit und Niederdruck- oder Hochdruckmodul für eine optimale Dichtheitsprüfung ausgelegt werden. Darüber hinaus bietet Poppe + Potthoff z.B. Bubbletests im Wasserbad / Unterwassertests mit Luft und Gas an.
Berstdruckprüfstand < 200 bar
Um die Qualität von medienführenden Bauteilen nachzuweisen, werden Schlauchleitungen, Rohre, Druckbehälter und weitere Komponenten unter Druck gesetzt, bis sie bersten.
Autofrettage < 12 0000 bar
Ein flexibles und erweiterbares System zur Durchführung von Autofrettage an verschiedenen Bauteilen wie z.B. Common Rails und Pumpenköpfen bis zu 12.000 bar.
Druckluftnachverdichter
Die Poppe + Potthoff Maschinenbau GmbH liefert Verdichtereinheiten und Druckregelsysteme bis zu 400 bar. Wir bieten Ihnen anschlussfertige Aggregate zur Steigerung des vorhandenen Drucks für pneumatische und hydraulische Anwendungen. Dadurch lässt sich die Leistungsfähigkeit von bereits bestehenden Anlagen flexibel und effizient erweitern.
Prüfstand für H2 Komponenten
Wir bieten Druckprüfanlagen zur Entwicklung und Validierung von Wasserstoff- und Stickstoff-Komponenten. Der Fokus liegt dabei Prüfstände im Bereich der Druckwechselprüfung, der Berstdruckprüfung, sowie der hydrostatische Festigkeitsprüfung.
1050 Bar Helium / Stickstoff / Wasserstoff
Ein Dichheitsprüfstand ausgetattet mit einem Druckmodul bis 1050 bar, einer optional ingrierten Klimakammer und einem Gas Sniffer (z.B. Inficon), um die Leckage an H2 Bauteilen wie z.B. Ontank-Valves, Schläuche, Rohre, Armaturen, Regler, Ventile und Brennstoffzellenkomponenten zu erkennen.
Automotive
Automotive Testing behinhalted ein breites Spektrum an Prüfungen. Poppe + Potthoff Maschinenbau unterstützt die Industrie mit hochmodernen Druckprüfständen, Autofrettagesystemen und Funktionsprüfständen.
Aerospace
Prüfanlagen von Poppe + Potthoff Maschinenbau stellen Fluidsysteme und Komponenten für Luftfahrt-Anwendungen auf eine harte Probe. Im Lebensdauertest durchlaufen sie millionenfache Drucklastwechsel, um die Lebensdauer eines Bauteils zu simulieren.
Haustechnik
Haushaltsgerätehersteller sind sich der Wichtigkeit bewusst, dass ihre medienführenden Bauteile vom ersten Tag an dicht sind und Komponenten einer höheren Druckbelastung als dem Betriebsdruck standhalten können. Poppe + Potthoff Maschinenbau unterstützt die Industrie mit diversen Druckprüfsystemen.
Medizintechnik
Prüfstände für Bauteile der Medizintechnik von Poppe + Potthoff Maschinenbau stellen verschiedenste Komponenten auf den Prüfstand. Zuverlässige, wiederholbare und exakte Druckprüfungen und Prüfungsprozesse stellen die Qualität einer Komponente während der Forschung und Entwicklung sicher.
Schifffahrt
Schiffsmotoren setzen sich aus Komponenten zusammen, die hohen Drücken ausgesetzt sind und Druckprüfungen jeglicher erfordern. Kühlsysteme, Pumpen und Ventile von Schiffsmotoren werden Druck ausgesetzt und werden mit Druckprüfständen von Poppe + Potthoff auf Ihre Belastbarkeit geprüft.
Öl und Gas
Diverse Bauteile aus der Öl- und Gasindustrie können auf Druckprüfständen von Poppe + Potthoff getestet werden. Bohrrohre, Rohre und (Gas-) Ventile sind Bauteile, die wechselnden Drücken- und Temperaturbedingungen ausgesetzt sind und eine Druckprüfung erfordern, um Qualität und Sicherheit zu gewährleisten.
