Berstdruckprüfstände bis 15 000 bar.  Berstdruckprüfungen werden verwendet, um den maximalen Druck zu bestimmen, den eine Komponente standhält bevor Sie berstet.

Home » Berstdruckprüfstände

berstDruckprüfstÄndE
programmierbare Druckrampe

Die Berstdruckprüfung ist eine zerstörende Druckprüfung die verwendet wird, um den absoluten Höchstdruck zu bestimmen, bei dem eine bestimmte Komponente ausfällt. Diese Art von Prüfung kann Ingenieuren und Komponentenentwicklern dabei helfen, verschiedene Materialzusammensetzungen zu vergleichen, die optimale Dicke einer Komponente zu bestimmen oder schlicht den maximalen Berstdruck zu bestimmen.

Berstdruckprüfungen haben ein breites Anwendungsfeld und kommen z.B. in der Qualitätskontrolle oder Validierung von Kunststoffbauteilen in der Automobilindustrie zur Anwendung. Hier wird ein Niederdruckbereichen von z.B. 20 bar benötigt. Für andere Komponente wie z.B. Rohre, Schläuche oder andere Druckbehälter können bis zu 4 000 bar gefordert sein

Typische Prüfmedien sind Wasser, Öl, Glykol, Wasser/Glykol-Mischungen, Luft oder Gas.

Poppe + Potthoff Maschinenbau bietet verschiedenste Berstdruckprüfstände an, um die Qualität medienführender Bauteile nachzuweisen. Bei Prüfungen in einem Wasserbad kann die Prüfkammer geflutet werden, um Risse und Leckage aufzuzeigen.

Wichtig zu beachten ist, dass es verschiedene Ausbaustufen für unsere Berstdruckprüfstände gibt. Von einer einfachen, manuellen Bedienung einer Pumpe ohne kontrollierte Druckkurve, bis hin zu einem komplexen System mit hydraulischen oder pneumatischen Druckübersetzer.

Berstdruckprüfstände bis 4000 bar

In Maschinen und Fahrzeugen werden medienführende Bauteile extremen Bedingungen ausgesetzt. Die Belastbarkeit von Pumpen, Druckbehältern, Schlauch- und Rohrleitungen aus Metall oder Kunststoff wird mit dynamischen und statischen Druckprüfungen nachgewiesen. Vor allem in der Automotiveindustrie ist dies ein häufig verwendeter Prüfstand.

Die Berstdruckprüfungen werden je nach Einsatzbereich mit unterschiedlichen Prüfmedien unter variierenden Temperaturbedingungen durchgeführt. Poppe + Potthoff Maschinenbau liefert die dafür ausgelegten Prüfstände mit Schnellwechselvorrichtung, optionaler Klimakammer und Medientemperierung.

Leistungsdaten

  • Max. Berstdruck von 0-4000 bar
  • Spezialtechnologie für extrem großes Füll- und Dehnvolumen
  • Optional: Prüfung bei -60 °C bis +180 °C Umgebungs- und/oder Medientemperatur
  • bis zu 100.000 Messewerte pro Sekunde
  • Schneller Druckaufbau und umfangreiche Messdatenerfassung
  • Prüfmedium: Bremsflüssigkeit, Glykol, Wasser, Wasseremulsion, Öl, Gas, Luft

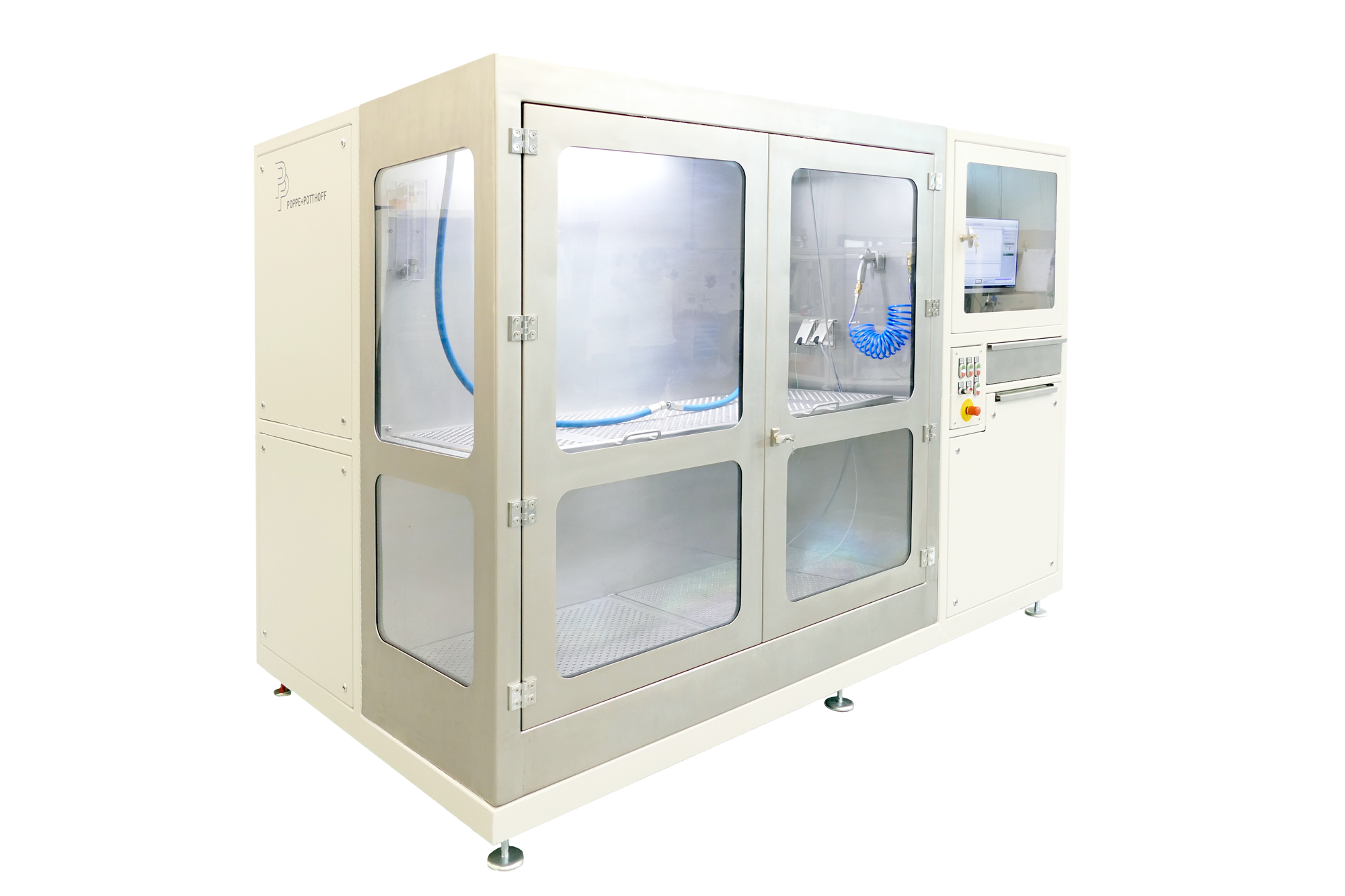

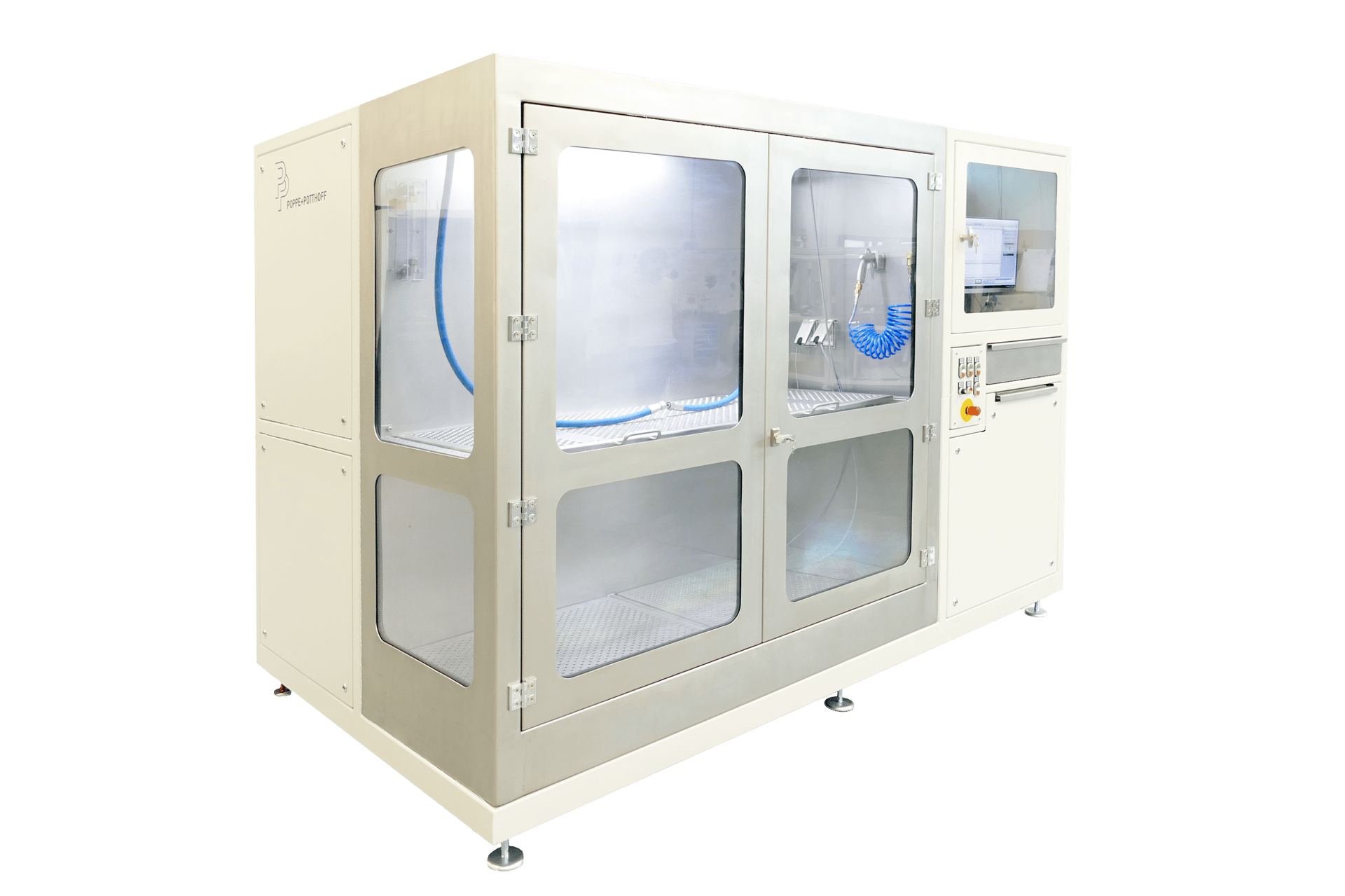

Berstdruckprüfstand mit geschlossener Sicherheitskammer und integriertem touch PC von Poppe + Potthoff Maschinenbau

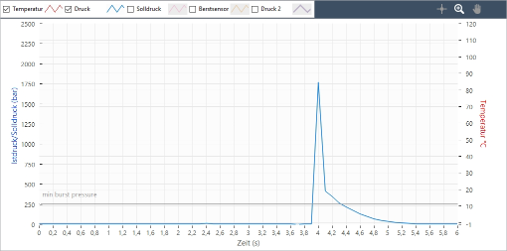

Berstdruckkurve

Hochdruckprüfstand für Sonderanwendungen

Poppe + Potthoff Maschinenbau entwickelt und fertigt kundenspezifische Anlagen für die Betriebs- und Dauerfestigkeitsprüfung. Mit diesem Prüfstand können (Hochdruck-) Sensoren, Rohrverschraubungen, Schlauchleitungen, sowie weitere Hydraulikkomponenten bis zum Bersten getestet werden. Druck und Volumen lassen sich präzise auf bis zu max. 15.000 bar erhöhen, senken oder auf einem konstanten Niveau halten. Poppe + Potthoff bietet als Spezialist für Hochdruckanwendungen weitere Leistungsklassen an.

Leistungsdaten

  • Max. Druck bis zu 15.000 bar
  • Spezialtechnologie für extrem großes Füll- und Dehnvolumen
  • 100.000 Messewerte pro Sekunde
  • Optional: Medientemperierung von -60 °C bis +180 °C
Berstdruckprüfstand mit grosser blauer Berstkammer von Poppe + Potthoff Maschinenbau

Berstdruckprüfstände für Kunststoffkomponenten

Der Prüfstand ist als autark arbeitende Anlage speziell für die Kunststoffindustrie entwickelt worden. Die Prüflinge können unkompliziert über Schnellkupplungen adaptiert werden. Weiterhin ist eine Schnellwechselvorrichtung möglich, um das Montieren des Prüflings von Hand außerhalb der Prüf-Kammer durchzuführen.

Für die Berstprüfung stehen zwei Prüf-Kreise mit unterschiedlichen Arbeitsweisen zur Verfügung. Bis 50 bar ist durch das verschleißfreie Feinregelverfahren ein sehr präziser Druckanstieg möglich. In einem anderen Prüf-Kreis arbeitet ein pneumatisch angetriebener Druckübersetzer, mit dem ein Druck bis 400 bar erzeugt werden kann. Als Prüfmedium dient normales Netzwasser oder Prüföl. Der Prüfstand kann zusätzlich mit einem Handscanner zur Identifikation der Bauteile ausgerüstet werden, um somit die Berstdrücke jedem Bauteil zuzuordnen. Die Steuerung der Anlage erfolgt über eine SPS mit serieller Schnittstelle zum Datenaustausch. Die Eingabe der Prüfanforderungen geschieht über ein Touchpanel.

Leistungsdaten

  • Max. Druck bis zu 400 bar
  • Patentiertes Feindruckregelverfahren (FDRV) bei 0-60 bar
  • Prüfmedien: Wasser, Wasser-Glykol Emulsion, Öl
  • Frei Programmierbare Druckrampe
  • Medientemperierung von -60 °C bis +180 °C
Kompakter Berstdruckprüfstand mit integriertem touch PC

Berstdruckprüfstand für Rohre und Schläuche

Schläuche, Rohre und Rohrverbindungen für die Industrie müssen vordefinierten Drücken sicher standhalten. Um ihre Qualität nachzuweisen, werden sie mit Druck beaufschlagt, zum Teil bis zum Versagen oder Bersten. Bei den Berstdruckprüfständen von Poppe + Potthoff wird eine neuartige Technologie eingesetzt, die es ermöglicht, in nur Bruchteilen von Sekunden den Berstdruck zu ermitteln und somit die Qualität der eingesetzten Bauteile in kürzester Zeit nachzuweisen und zu dokumentieren.

Leistungsdaten

  • Max. Druck bis zu 5000 bar
  • Spezialtechnologie für extrem großes Füll- und Dehnvolumen
  • Druckerzeugung mit hydraulischem Druckübersetzer
  • Frei progammierbare Druckrampe
  • 100.000 Messewerte pro Sekunde
  • Massive Prüfkammer
Berstdruckprüfstand mit großer Sicherheitskammer und Schiebetür von Poppe + Potthoff Maschinenbau

Druckprüfstand für Schläuche mit Laservermessung

Der Prüfstand ist eine autark arbeitende Anlage und ermöglicht Druckprüfungen, Berstdruckprüfungen sowie Druckabfallprüfungen an Schläuchen. Die freiprogrammierbare Druckregelung bis 60 bar wird durch das verschleißfreie Feindruckregelverfahren realisiert. Dieses Verfahren ist sehr präzise, wiederholgenau und besonders für große Dehnvolumen geeignet. Ab einem Druck von 60 bar erfolgt der weitere und regelbare Druckaufbau über einen hydraulischen Druckübersetzer, welcher die exakte Druckregelung bis 600 bar (und höher) ermöglicht.

Der Prüfstand kann mit einem Längen-, Torsions- und Dehnmesssystem ausgestattet werden. Die Daten werden automatisch im System gespeichert und ermöglichen effiziente und schnelle Prüfungen.

Zusätzlich kann die Anlage mit Schnellkupplungen (Adapter) angeboten werden, sodass der Prüfling nicht vorab präpariert werden muss.

Leistungsdaten

  • Messung der Dehnung und Darstellung der Verdrehung unter Druck
  • Messung der Längenänderung mit Wegmesssystem (HBM)
  • Integration von Etiketten-Drucker und Magnetkartenlaser (Beistellung Rehau)
  • Druckprüfung nach DIN EN ISO 1402
  • Kühlkreis mit externer Kühlung auf 23°C ±3
  • Medientemperierung auf 70°C +5/-0 und Tankisolierung
  • Feindruckregelverfahren speziell für große Dehnvolumen
  • Schnellkupplungsystem für Pruflinge

Berst- und Druckwechselprüfstand

Der Prüfstand ist eine autark arbeitende Anlage und ermöglicht Berstdruck- sowie Druckwechselprüfungen mit Trapez und Sinuskurven. Der Prüfstand ist ideal geeignet für Komponenten mit großen Verdrängungsvolumen. Der Prüfstand ist mit zwei separaten Kammern ausgestattet, und verfügt über einen speziell entwickelten Flex-Druckübersetzer, der eine große Spanne an Komponentenvolumen kann ohne an Genauigkeit zu verlieren. Der Prüfstand kann frei programmierbare Druckrampen erstellen und kann so diverse Prüfungsanforderungen abdecken.

Leistungsdaten

  • Max. Druck bis zu 4000 bar
  • Flex-Druckübersetzer für große Bauteilvolumen
  • Mögliche Prüfmedien: Wasser, Wasser-Glykol Emulsion, Öl
  • Frei Programmierbare Druckrampen
  • Optionale Medientemperierung von -60 °C bis +180 °C
  • Seperate Berst- und Druckwechselprüfung
Druckprüfstand mit zwei getrennten großen Kammern für Druckzyklus und Berstdruckprüfungen von Poppe + Potthoff Maschinenbau
img-12
img-13

Dienstleistungen

Als Prüfdienstleistung bieten wir Druckprüfungen in verschiedenen Druckbereichen an. Ob für Forschung und Entwicklung oder Serienfertigung, bitte kontaktieren Sie uns mit Ihren Prüfanforderungen für ein unverbindliches Angebot.

Prüfstände und Anwendungen–
Präzise und zuverlässig

Bei Poppe + Potthoff Maschinenbau bieten wir modernste Druckprüfstände für verschiedene Branchen, Komponenten und Druckbehälter an. Neben Berstdruckprüfständen hat Poppe + Potthoff Maschinenbau in der Branche einen Namen für Autofrettage Systeme, Druckwechsel-, Funktions- und Leckageprüfstände. Noch nicht fündig geworden? Kontaktieren Sie uns, um Ihr individuelles Projekt im Detail zu besprechen.
