Banchi di prova di tenuta con acqua, glicole, SF6, olio e gas fino a 3000 bar. Per garantire che i componenti siano prodotti senza perdite, vengono sottoposti a test di prova per identificare le perdite e i punti deboli.

Home » Stativi per il test di tenuta

Stativi per il test di tenuta
Con fluidi e gas

Per assicurarsi che le parti fuse, i tubi, le manichette, gli assemblaggi e vari altri recipienti a pressione siano prodotti senza perdite, vengono sottoposti a un test di tenuta non distruttivo (idrostatico). Ad esempio, gli oli, l’acqua, il glicole, l’aria, l’azoto o l’esafluoruro di zolfo (SF6) sono i mezzi di prova tipici per le prove di tenuta.

Una perdita è solitamente un foro o una crepa non intenzionale in un componente. Di conseguenza, si verifica una caduta di pressione da alto a basso. Quindi, quando un componente interno o un recipiente a pressione è al di sopra della normale pressione atmosferica, si dice che si trova in uno stato di pressione positiva. Di conseguenza, se una guarnizione o una fessura collega l’area di pressione positiva sigillata con una regione di pressione inferiore, la pressione positiva sfuggirà a una pressione inferiore. Pertanto, la posizione della pressione che fuoriesce è il punto della perdita.

A seconda delle esigenze, il nostro impianto di prova di tenuta può essere dotato di un’unità di vuoto o di un modulo a bassa o alta pressione. I nostri banchi di prova all’avanguardia sono progettati con un sistema modulare. Per questo motivo, utilizziamo moduli progettati in precedenza e li adattiamo ai suoi requisiti esatti. In questo modo, i nostri impianti ottengono risultati di test affidabili e ripetibili. Gli stativi per prove di tenuta Poppe + Potthoff possono essere prodotti come sistemi di prova multicamera. Inoltre, gli impianti possono essere collegati a una camera climatica. Inoltre, possono essere dotati di riscaldamento e raffreddamento mediale. Le procedure di test e i dati di misurazione vengono registrati, visualizzati e documentati tramite LabView. I nostri sistemi sono conformi alle norme UL o CE, come richiesto.

Riga di prova di tenuta multiuso fino a 3000 bar

A seconda dei requisiti, l’impianto sarà dotato di una pompa di pressione, del nostro metodo di controllo fine brevettato e di un intensificatore di pressione pneumatico o idraulico per generare pressione. Un PC permette di programmare le curve di pressione e le configurazioni dei test, nonché di acquisire i dati in modo esteso e di visualizzarli per un’analisi ottimale. L’impianto consente varie configurazioni di test personalizzate in base alle specifiche dei clienti.

Dati sulle prestazioni

  • Pressione fino a 3000 bar
  • Test a bolle / sott’acqua
  • Test di caduta di pressione
  • Mezzi di prova riscaldati/raffreddati
  • Booster di pressione per un’alimentazione supplementare
  • Raffreddamento della testa a temperatura controllata
  • Facile accesso al pressurizzatore per la manutenzione

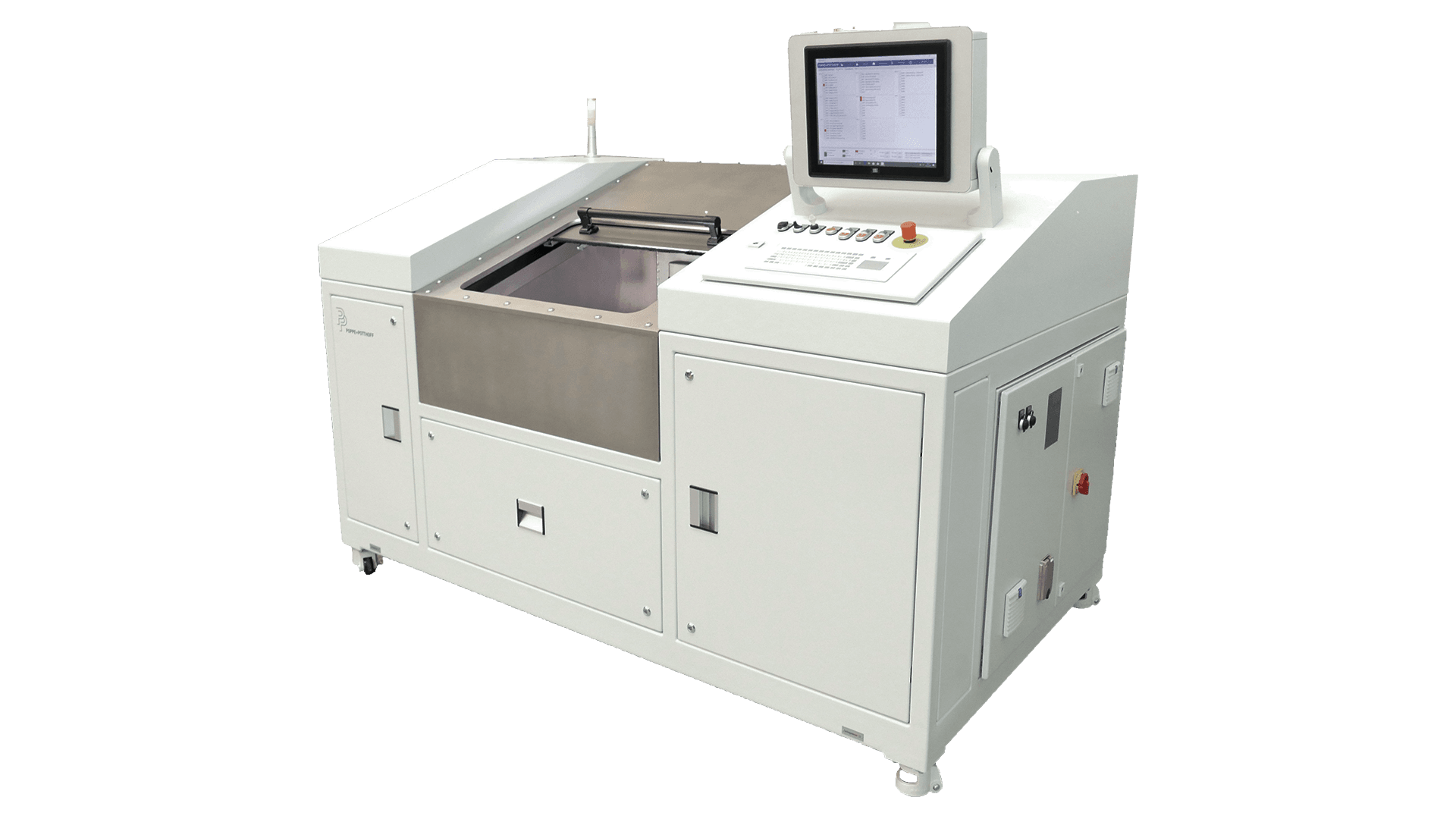

Il cavalletto per prove di tenuta su ruote con camera di sicurezza aperta, camera allagata per il test delle bolle e PC touch montato da Poppe + Potthoff Maschinenbau

Banco di prova per perdite di SF6

L’impianto di prova di tenuta SF6 consente di eseguire test di tenuta su guide comuni e altri componenti. La pressione viene generata attraverso un convertitore di pressione, mentre l’SF6 è contenuto nel mezzo ad alta pressione. Una perdita viene determinata nella camera a vuoto con un sensore laser. Per l’efficienza, nella camera di prova si trova un dispositivo di serraggio. È regolabile e può essere utilizzato per quasi tutti i tipi di common rail. L’adattamento delle rotaie è possibile grazie a tubi e raccordi ad alta pressione. L’unità di controllo è un PLC Siemens e comprende un touch panel come unità di ingresso e di visualizzazione.

Dati sulle prestazioni

  • Pressione di prova fino a 2700 bar
  • Tempi di mantenimento della pressione programmabili
  • Misurazione del tasso di perdita
  • Configurazioni di test programmabili per eseguire vari punti di test specifici.
  • Bloccaggio automatico dei componenti

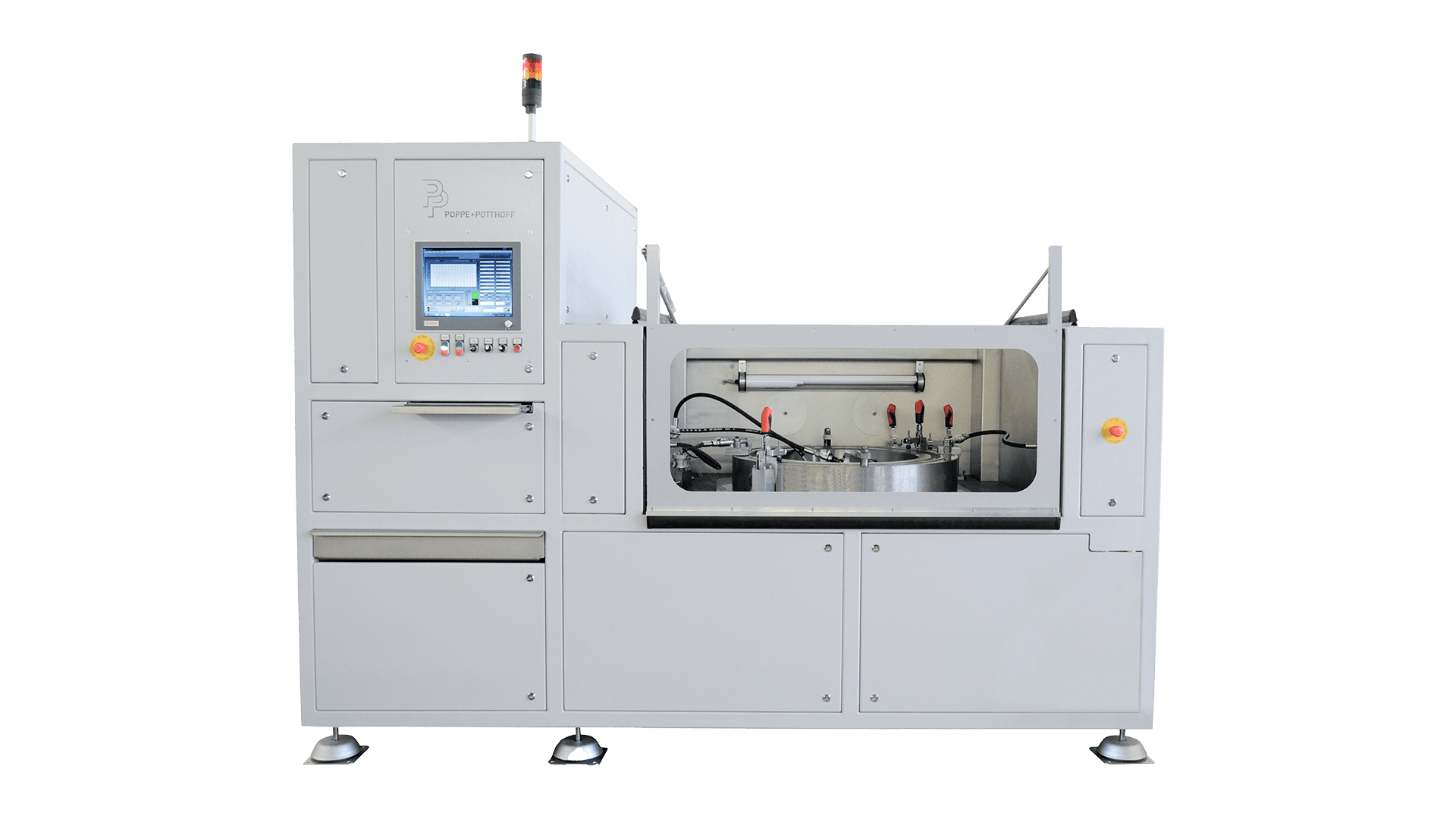

Banco di prova di tenuta SF6 bianco con camera chiusa e PC operativo integrato di Poppe + Potthoff Maschinenbau

Banco di prova di tenuta per i raccordi

Con i sistemi di prova di tenuta di Poppe + Potthoff è possibile testare la tenuta di valvole, parti fuse e molti altri componenti e gruppi (automobilistici). Il sistema consente di eseguire test di pressione (caduta) su un’ampia gamma di componenti fino a una pmax. pressione di 1.000 bar. I punti di pressione vengono avvicinati con un intensificatore di pressione e consentono rampe di pressione flessibili e tempi di mantenimento pre-programmati. Questo sistema unico permette di applicare una pressione impulsiva al DUT di prova e consente curve trapezoidali (quadrate) e sinusoidali (a onda).

Dati sulle prestazioni

  • Generazione di pressione: Da 10 a 1.000 bar (intensificatore)
  • Controllo fine: da 0 a 50 bar (metodo di controllo fine brevettato)
  • Test di variazione della pressione fino a 1.000 bar
  • Curve di pressione flessibili
  • Test dei cicli di pressione e test di caduta di pressione
  • Acquisizione e visualizzazione dei dati con LabView

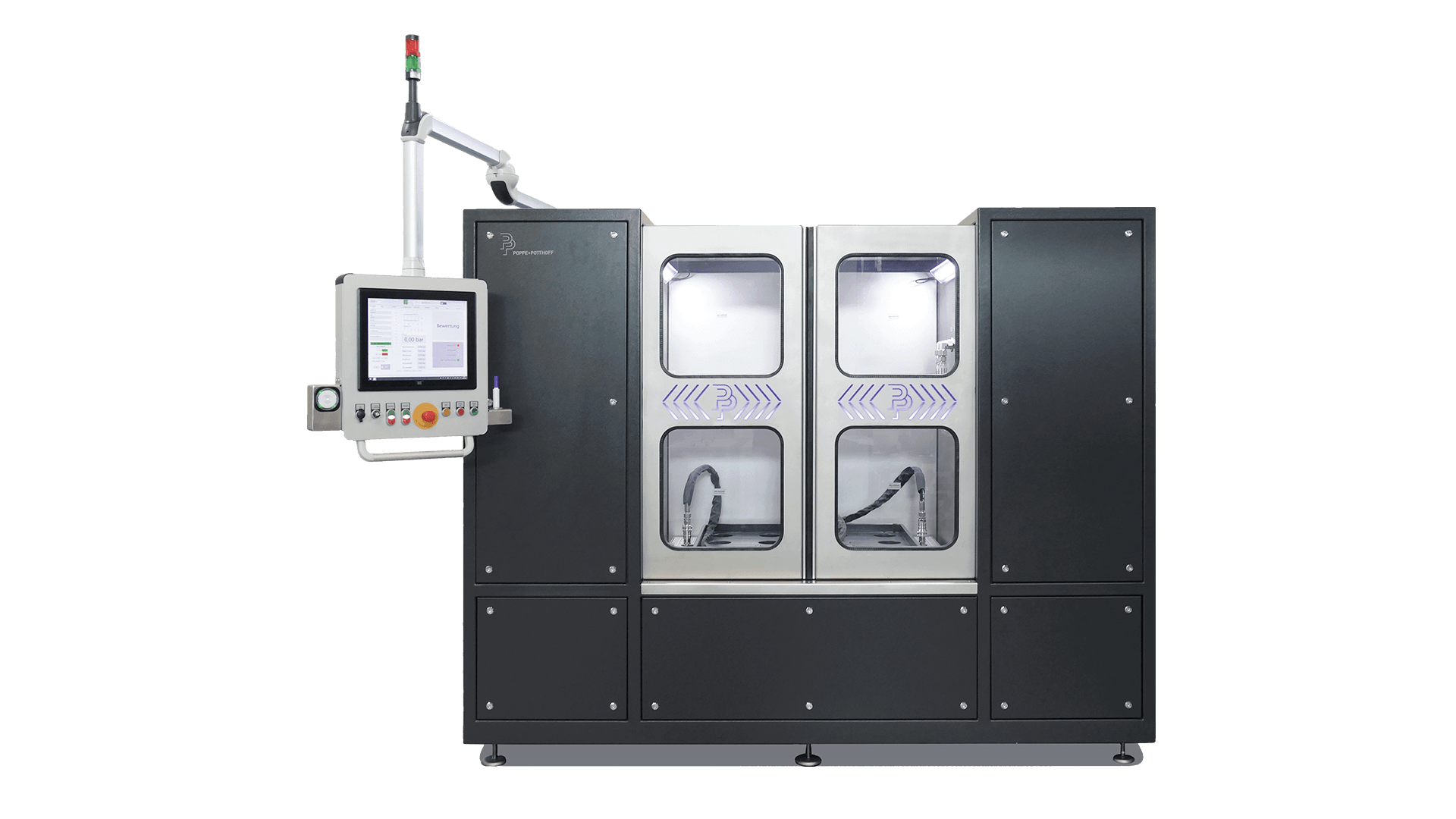

banco prova perdite nero con porte automatiche e braccio PC operativo di Poppe + Potthoff Maschinenbau

Banco di prova per sovrapressione-vuoto

Il supporto per la prova di tenuta a pressione consente di eseguire test in vari intervalli di pressione ed è unico per la sua funzionalità di sottopressione. L’impianto di prova di tenuta può raggiungere intervalli di pressione di sovrapressione, sovrapressione-vuoto e vuoto-vuoto. La pressione è regolabile in modo variabile e può avvenire in un’ampia gamma di condizioni climatiche. In una camera climatica si possono raggiungere temperature di prova da -72°C a + 180°C e un’umidità controllabile fino al 98%. Tre (o più) connessioni di prova sono situate su ciascun lato della camera di prova e possono essere chiuse individualmente tramite valvole separate. Un test di tenuta viene rilevato su ogni DUT e lo esclude dalle perdite dal circuito di prova.

Dati sulle prestazioni

  • Alta dinamica
  • Intervallo di pressione di prova da -0,8 a +3,5 bar
  • Una camera di prova completamente climatizzata
  • Temperature di prova: Da -72 °C a + 180 °C
  • L’umidità è regolabile fino al 98%.

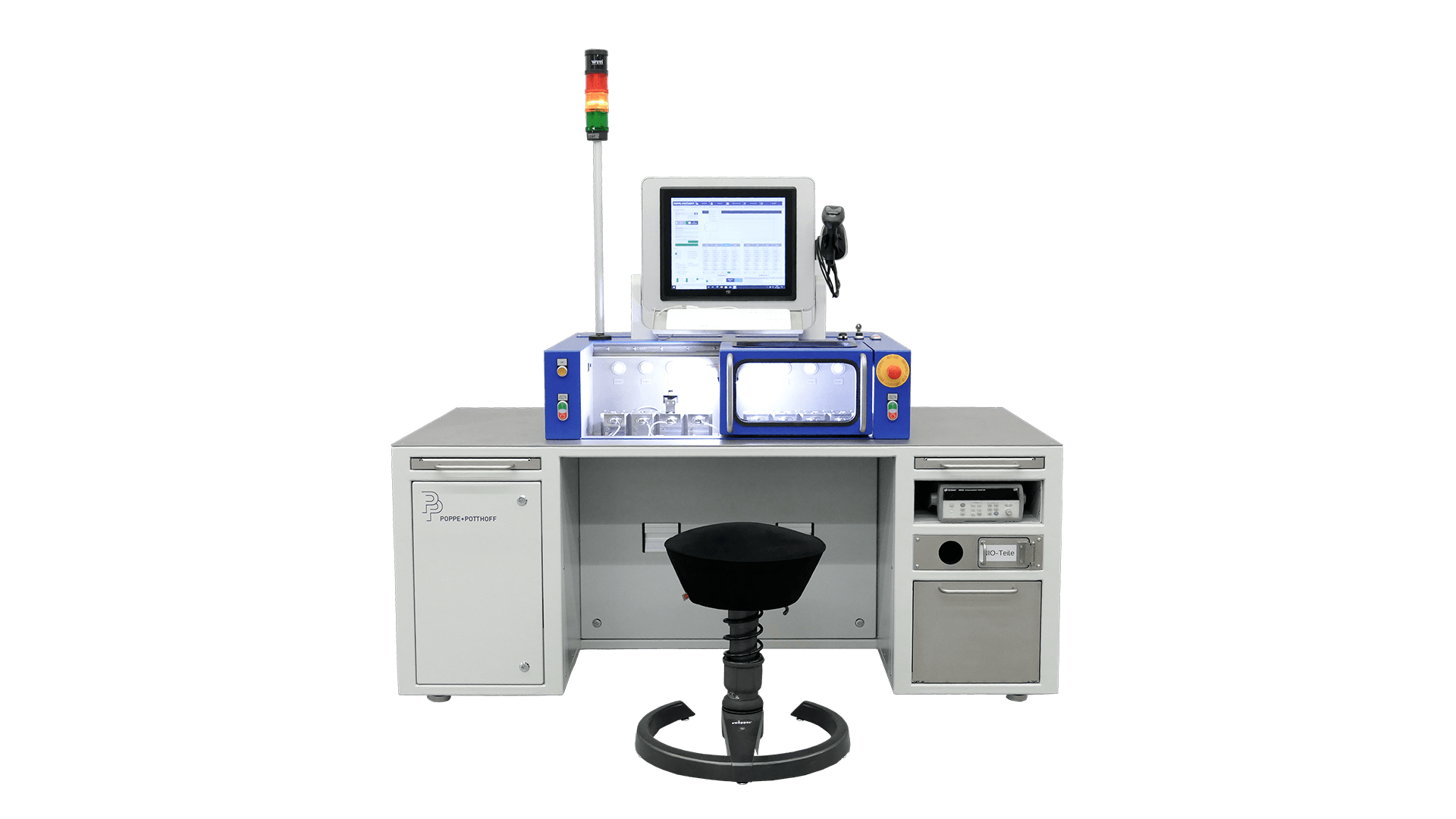

Banco di prova di tenuta con sovrapressione e sottopressione con sedia dell'operatore davanti di Poppe + Potthoff Maschinenbau GmbH

Banco di prova di tenuta <1050 bar con gas (elio)

Il banco prova per test di tenuta di segui descritto, è adatto per prove di campioni con miscele di gas 95%/5% azoto e elio/idrogeno.La miscela di gas per il test, può essere fornita al banco tramite bombole pre-miscelate o da una linea di miscela di gas prodotta da un impianto della azienda. Le perdite dai campioni in prova, vengono rilevate da un sistema di rilevazione con sniffer (per esempio Inficon P3000xk)

Il banco di prova è dotato di speciali accorgimenti rivolti alla sicurezza dell’operatore durante le fasi del test.

Il banco di prova di tenuta è dotato di uno speciale concetto di sicurezza per proteggere l’operatore. I componenti e i prototipi nuovi e mai realizzati prima vengono testati con l’acqua in una camera di sicurezza per la loro pressione di scoppio (ad esempio, fino a 3000 bar), per capire il comportamento del componente.

Nella camera climatica per il test con il gas è installata una scatola di sicurezza che protegge da potenziali schegge di componenti. Inoltre, diversi tubi flessibili sono collegati alla scatola e sono dotati di ugelli per rilevare le perdite in diversi punti intorno al componente. Di conseguenza, i tubi flessibili sono collegati a uscite esterne alla camera climatica. Alle prese, l’operatore può usare lo sniffer per identificare la perdita. Per un test subacqueo, la cassetta di sicurezza viene rimossa o la porta della cassetta viene appesa fuori. I componenti più frequentemente testati in questo sistema sono le valvole H2 Ontank.

Dati sulle prestazioni

  • Prova di tenuta con elio, azoto, N2/H2, gas di stampaggio
  • Fino a 1050 bar
  • È possibile eseguire il test in una camera climatica
  • Test in un bagno d’acqua
  • Test di pressione di scoppio con acqua <3000 bar per la preconvalida
  • Concetto di sicurezza con un box solido nella camera climatica

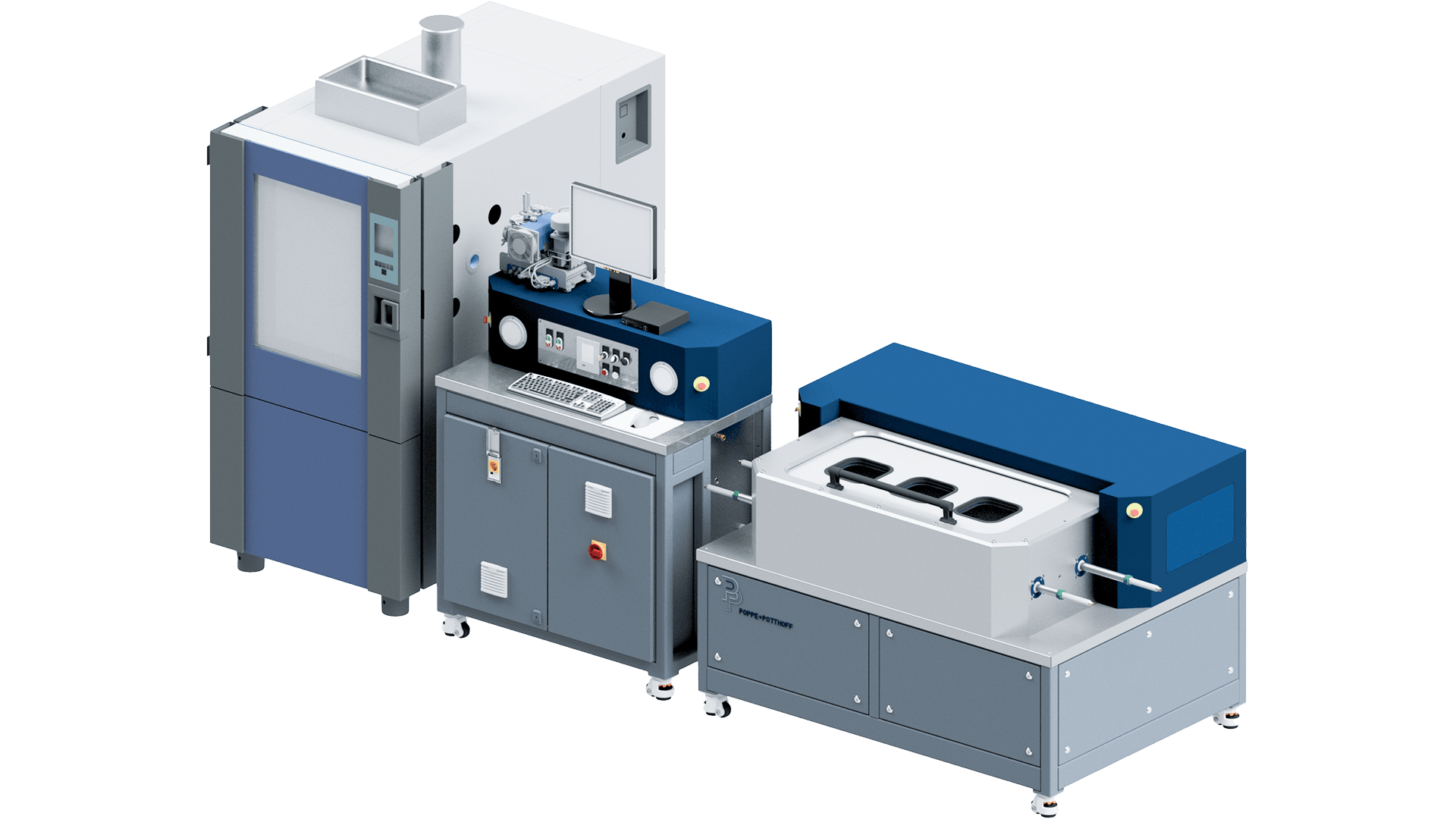

Stativo di prova di tenuta a gas elio, azoto e idrogeno a 1050 bar, con camera climatica a sinistra e camera di sicurezza in acciaio inox.

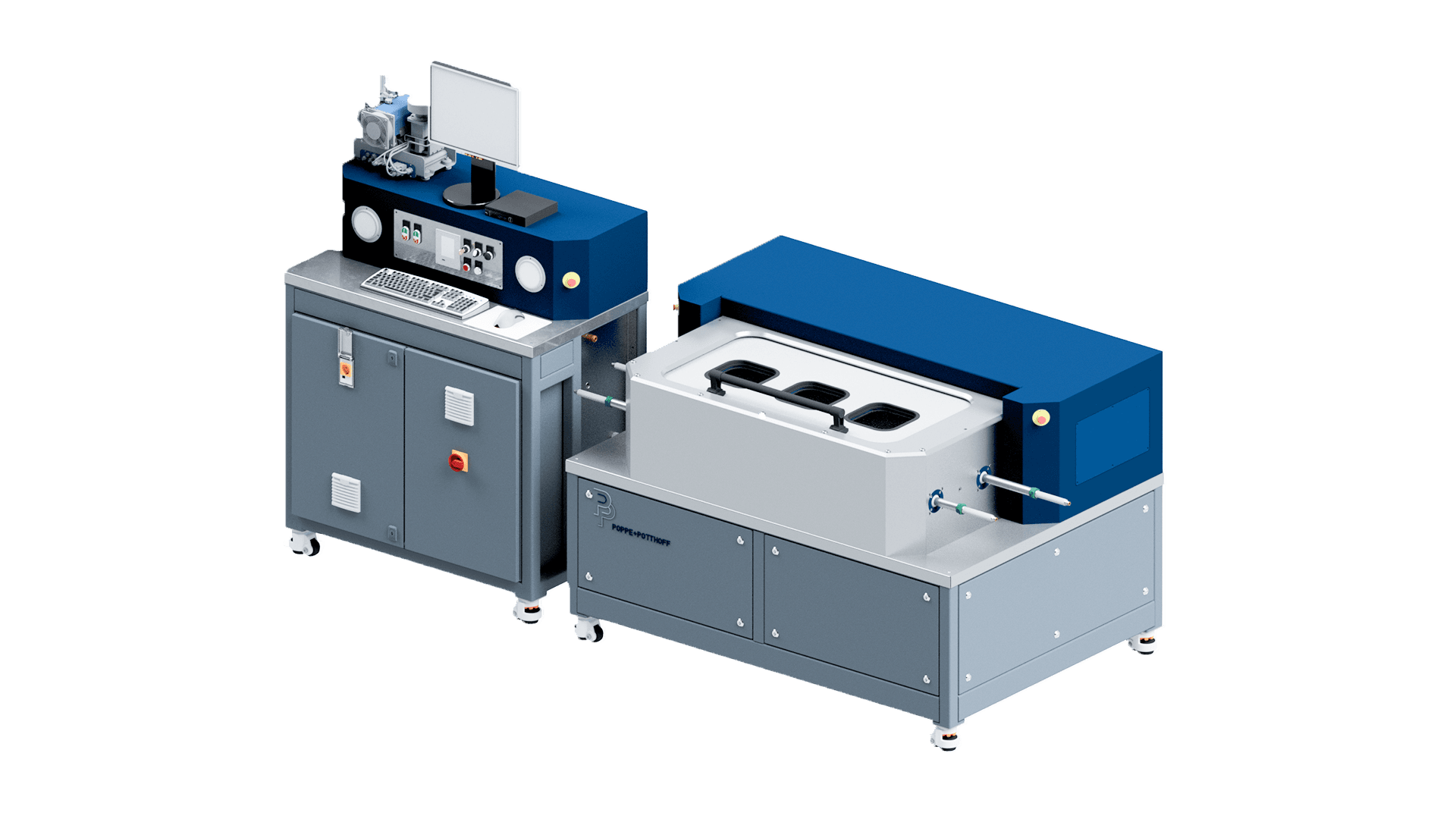

Banco di prova di tenuta per gas elio, azoto e idrogeno a 1050 bar con camera di sicurezza in acciaio inox

Test come servizio

Offriamo diversi test di pressione in vari intervalli di pressione come servizio di prova. Che si tratti di ricerca e sviluppo o di produzione in serie, ci contatti con le sue esigenze di test per un’offerta non vincolante.

BANCHI DI PROVA DELLA PRESSIONE E APPLICAZIONI
PRECISO, RIPETIBILE E AFFIDABILE

In qualità di specialista nella tecnologia delle prove di pressione e dei banchi di prova all’avanguardia, Poppe + Potthoff Maschinenbau supporta lo sviluppo e la produzione di componenti particolarmente resistenti realizzati in vari materiali, in particolare per l’industria automobilistica, navale e meccanica, oltre che per i fluidi e l’industria medica. Offriamo banchi di prova progettati individualmente, come banchi di prova della pressione di scoppio, banchi di prova dei cicli di pressione, sistemi di prova di tenuta, banchi di prova funzionali e sistemi di autofrettage.

Contattaci

Il nostro team tecnico-commerciale esperto la aiuterà nell'implementazione del suo progetto e troverà una soluzione su misura per le sue specifiche e le sue esigenze. Siamo rappresentati a livello internazionale e possiamo supportare lei e la sua azienda in tutto il mondo. Il nostro team ha completato centinaia di progetti, molti dei quali prevedevano il supporto di strutture di prova con apparecchiature identiche. P+P Maschinenbau è il suo partner di fiducia a livello internazionale.
