Un banco di prova funzionale è un sistema che testa un componente in condizioni operative reali secondo parametri predefiniti. I sensori e gli strumenti sono integrati per la raccolta dei dati. Il test funzionale viene utilizzato per verificare e simulare l’operatività dei componenti.

Home » Righe di test funzionali

Riga per il test di funzionamento
Controllo della temperatura media e ambientale

Un banco di prova funzionale è un sistema completo che controlla, misura e valuta un DUT (dispositivo sotto test) in base a parametri predefiniti. Quindi, sensori, strumenti e attuatori sono integrati in un banco di prova funzionale per l’acquisizione dei dati. In genere, un test di funzionamento viene utilizzato per verificare la funzionalità operativa dei componenti e simulare se un pezzo soddisfa le caratteristiche predefinite. I banchi di prova funzionali di Poppe + Potthoff Maschinenbau consentono di eseguire test affidabili, ripetibili e accurati. Di conseguenza, adattiamo i nostri impianti alle sue esigenze e lavoriamo insieme per trovare la soluzione ideale per i suoi componenti e le sue configurazioni di prova.

Ad esempio, offriamo un banco di prova funzionale per testare il consumo energetico di una batteria mentre è collegata al circuito di raffreddamento, consentendo l’acquisizione di dati in condizioni reali. Applicando curve di pressione sinusoidali, l’impianto di prova raccoglie dati per il progettista del componente per ottimizzare il pezzo.

Test di funzionamento dell’efficienza energetica della batteria durante il funzionamento.

In molti veicoli elettrici, i sistemi di riscaldamento e raffreddamento scaricano la batteria e influiscono negativamente sull’autonomia del veicolo. Il confronto dei risultati dei test prima e dopo una prova di variazione del carico su un banco di prova funzionale può mostrare come il consumo di energia e le prestazioni cambiano nel corso della vita utile del veicolo. L’oggetto di prova è collegato all’alimentazione (bassa tensione 0-20VDC/5A) o alta tensione (0-600VDC/150A) e al circuito del supporto di prova. Il mezzo di prova viene fatto circolare ad una temperatura compresa tra -35°C e +100°C (da -31°F a +212°F) e con una portata di 1-50 l/min. Il test può essere eseguito anche in una camera climatica da -40°C a +140°C (da -40°F a +284°F), simulando temperature ambientali mutevoli, come ad esempio la simulazione di temperature gelide in Canada durante l’inverno e il caldo secco nel deserto del Sahara.

Dati sulle prestazioni

  • Fluido di prova:
    Emulsione acqua-glicole
    Glicole puro
  • Controllo della temperatura del fluido:
    Circuito di raffreddamento: 15 kW a -35°C Circuito di riscaldamento: 25 kW a +100°C
  • Controllo del flusso del volume:
    Da 1 a 50 l/min
  • Controllo della temperatura ambiente:
    Da -40°C a +140°C (opzionale con camera climatica appropriata)
  • Simulazione della batteria:
    Alta tensione: da 0 a 600VDC / 150A
    Bassa tensione: da 0 a 20VDC / 5A

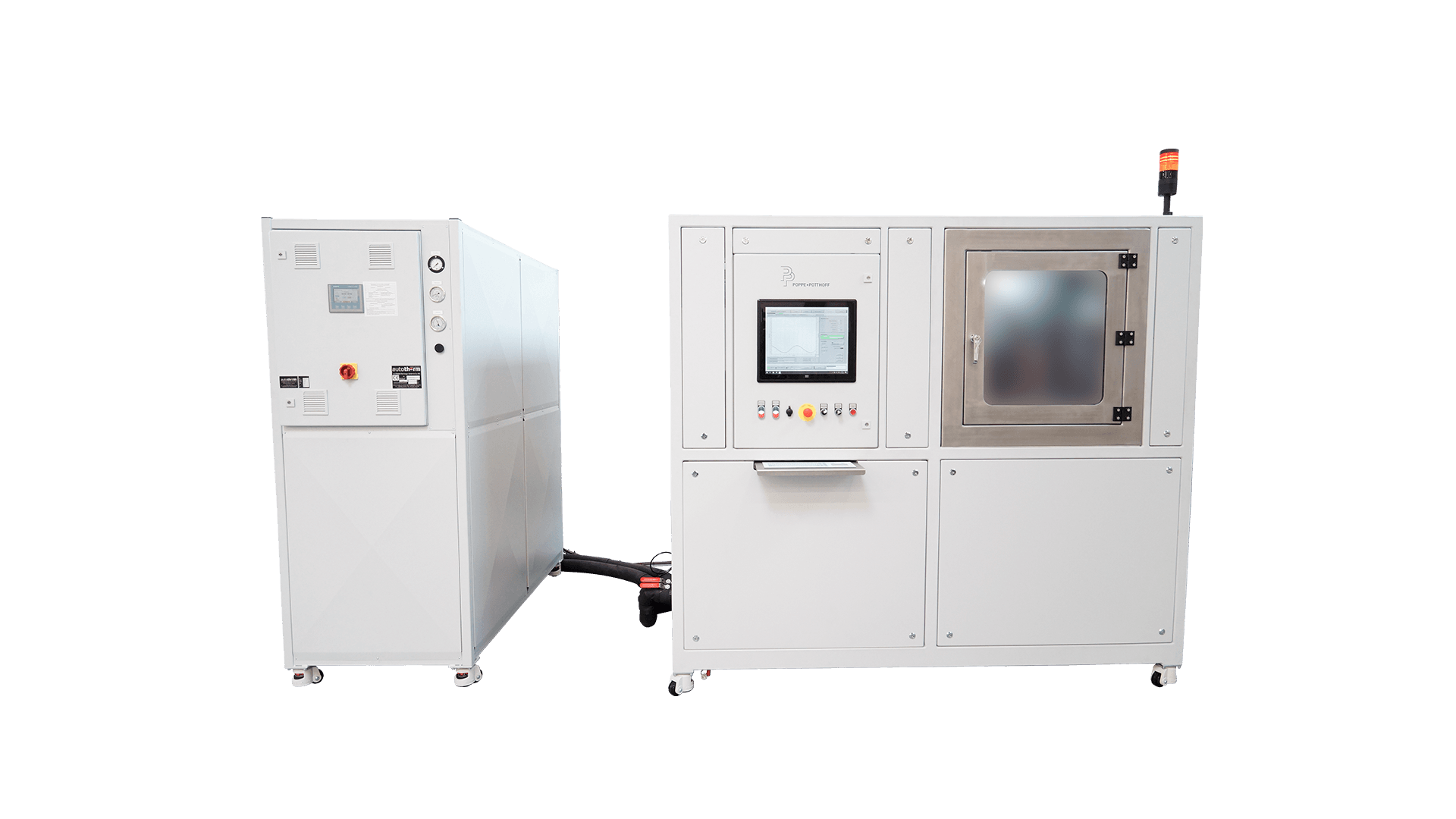

banco di prova funzionale, unità di riscaldamento dei media, piccola camera di prova, sistema di controllo

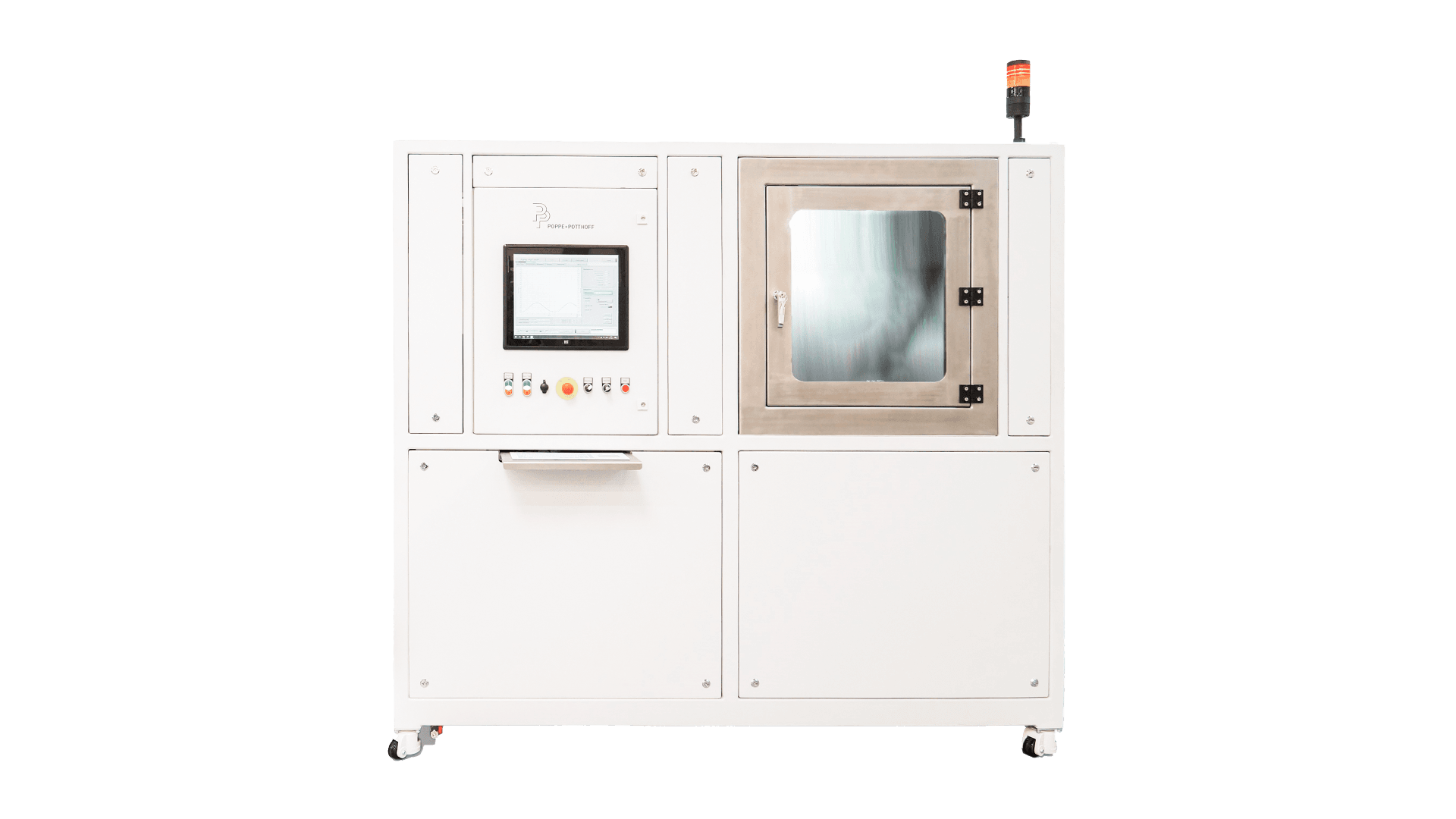

banco di prova funzionale con PC touch integrato di Poppe + Potthoff Maschinenbau

Test-as-a-Service

Offriamo anche test funzionali in vari intervalli di pressione come servizio. Che si tratti di ricerca e sviluppo o di produzione in serie, ci contatti con le sue esigenze di test per un’offerta non vincolante.

BANCHI DI PROVA DELLA PRESSIONE E APPLICAZIONI
PRECISO, RIPETIBILE E AFFIDABILE

In qualità di specialista nella tecnologia delle prove di pressione e dei banchi di prova all’avanguardia, Poppe + Potthoff Maschinenbau supporta lo sviluppo e la produzione di componenti particolarmente resistenti realizzati in vari materiali, in particolare per l’industria automobilistica, navale e meccanica, oltre che per i fluidi e l’industria medica. Offriamo banchi di prova progettati individualmente, come banchi di prova della pressione di scoppio, banchi di prova dei cicli di pressione, sistemi di prova di tenuta, banchi di prova funzionali e sistemi di autofrettage.

Contattaci

Il nostro team tecnico-commerciale esperto la aiuterà nell'implementazione del suo progetto e troverà una soluzione su misura per le sue specifiche e le sue esigenze. Siamo rappresentati a livello internazionale e possiamo supportare lei e la sua azienda in tutto il mondo. Il nostro team ha completato centinaia di progetti, molti dei quali prevedevano il supporto di strutture di prova con apparecchiature identiche. P+P Maschinenbau è il suo partner di fiducia a livello internazionale.
