Bancs d’essai pour applications spéciales. Outre une gamme de bancs d’essai sous pression modulaires, nous soutenons la recherche et le développement. Notre équipe expérimentée développe en permanence de nouveaux concepts et bancs d’essai qui répondent parfaitement aux exigences des clients. Parlez-nous de votre projet et nous vous aiderons à mettre en place une plate-forme unique.

Home » Applications spéciales

Applications spéciales par
Bâtisseurs de stands de test créatifs

Le développement de produits et de composants peut être compliqué et nécessite souvent de nouvelles méthodes pour valider et tester les nouveaux développements. Notre équipe de constructeurs de bancs d’essai et de machines expérimentés, dirigée par des ingénieurs, vous soutiendra dans la mise en œuvre de votre projet. Qu’il s’agisse d’un simple manque de place dans le laboratoire, qui nécessite une conception créative du banc d’essai, ou d’un projet complexe impliquant l’utilisation de différents amplificateurs de pression, Poppe + Potthoff Maschinenbau GmbH se fera un plaisir de vous aider.

Banc d’essai de cycles de pression pour tubes et tuyaux

Le banc d’essai se compose de plusieurs modules. Les modules ont été disposés de manière créative en fonction des besoins spécifiques du client.

Les tuyaux, les tubes et les raccords de tuyauterie destinés à l’industrie doivent pouvoir résister en toute sécurité à des pressions prédéfinies. Pour prouver leur qualité, ils sont soumis à des pressions, parfois jusqu’à la rupture ou l’éclatement. Ces bancs d’essai de Poppe + Potthoff utilisent une nouvelle technologie qui permet de déterminer la pression d’éclatement en quelques fractions de seconde et donc de prouver et de documenter la qualité des composants utilisés dans les plus brefs délais. Ce banc d’essai contient des modules spécialement conçus à la demande du client pour s’adapter à l’espace du laboratoire d’essai.

Données de performance

  • Max. pression d’éclatement jusqu’à 2000 bar
  • Variation de la charge de pression jusqu’à 400 bar
  • Technologie spéciale pour un volume de remplissage et d’expansion extrêmement important
  • Génération de pression avec un multiplicateur de pression hydraulique
  • Rampe de pression librement programmable
Banc d'essai de cycles de pression sur mesure avec un design unique, des systèmes de refroidissement et une grande chambre pour les tuyaux, tubes et tuyaux flexibles par Poppe + Potthoff Maschinenbau

Cycle de pression et banc d’essai de pression d’éclatement avec 8 amplificateurs de pression

Un banc d’essai sous pression puissant et flexible avec 6 multiplicateurs de pression jusqu’à 500 bars, un multiplicateur de pression jusqu’à 2000 bars, 2 chambres climatiques et un test de pression d’éclatement jusqu’à 4000 bars. Les amplificateurs de pression peuvent être utilisés indépendamment dans les deux chambres.

Le banc d’essai sous pression est une unité indépendante et véritablement unique. Il contient une unité de contrôle de la température du milieu, plusieurs amplificateurs de pression et une unité de contrôle pour les opérations et l’acquisition de données. Le système peut être utilisé pour divers essais de pulsation de pression entre 500 et 2000 bars à des températures variables, l’huile (par exemple Wunsch E12) étant le fluide d’essai. Une chambre de température séparée permet de simuler les températures ambiantes. Il est également possible d’utiliser une chambre d’essai ordinaire en acier inoxydable. Le système est piloté par un PC industriel qui enregistre et documente les données d’essai.

Données de performance

  • Essai d’éclatement destructif avec courbe de pression non régulée jusqu’à 4000 bars
  • Essai de cycle de pression avec jusqu’à 6 multiplicateurs de pression jusqu’à 500 bars
  • Essai de cycle de pression avec un amplificateur de pression jusqu’à 2000 bars
  • Courbe de pression carrée et ondulée jusqu’à 15Hz
  • (ATEX) Intégration en chambre climatique -40°C à 210°C
  • Refroidissement et chauffage du milieu d’essai -40°C à 140°C
Banc d'essai de cycles de pression conçu sur mesure avec deux chambres climatiques et une unité hydraulique séparée par Poppe + Potthoff Maschinenbau.

Essai de coup de bélier

Le système d’essai de pression est équipé d’un multiplicateur hydraulique asservi qui génère des pulsations de pression. Cette unité servo est un axe d’alimentation linéaire et hautement dynamique. Avec cet axe, une masse d’impulsion est accélérée et la masse d’impulsion frappe un piston de pression. Le piston de pression génère le coup de bélier dans l’objet sous test. L’accélération et la vitesse d’impact de la masse à impulsion constante sont contrôlées par un contrôleur numérique dynamique. Le niveau du choc de pression est mesuré et la vitesse d’impact de la masse d’impulsion est contrôlée par un système de commande. Le banc d’essai de pression peut être agrandi pour permettre des essais d’éclatement.

Données de performance

  • Essai d’éclatement jusqu’à 100 bars
  • Test du coup de bélier jusqu’à 35-60 (en fonction des pièces)
  • Précision de la mesure : 0,5
  • Intensificateur flexible pour deux gammes de pression
  • Médias : Eau
    En option : chauffé jusqu’à 85°C

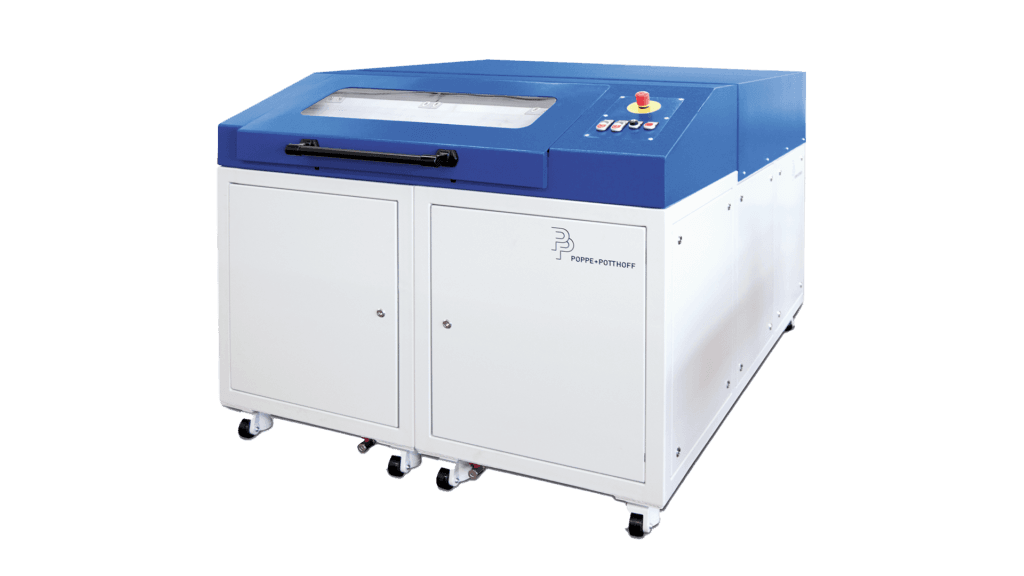

Banc d'essai de coups de bélier et d'éclatement avec chambre fermée et bouton d'arrêt d'urgence par Poppe + Potthoff Maschinenbau

Nettoyage des conduites, essais d’étanchéité et de pression d’éclatement

Le banc d’essai sous pression est conçu pour nettoyer diverses conduites (et tuyaux) avec un fluide d’essai à température contrôlée, tel que de l’huile, conformément aux spécifications, et pour tester l’étanchéité des conduites à des pressions allant jusqu’à 800 bars. Le multiplicateur de pression est utilisé pour soumettre les échantillons à des plages de pression prédéfinies et/ou pour maintenir la pression à des niveaux spécifiés. Le banc de nettoyage de ligne et de test de pression est une unité indépendante permettant d’exposer et de tester les composants porteurs de média à différents points de pression. En outre, le système nettoie les composants et teste leur étanchéité à l’aide de la méthode de chute de pression avec de l’eau (ou d’autres fluides spécifiques au client) à une pression allant jusqu’à 1200 bars. Le résultat est affiché sur un panneau de contrôle et sauvegardé via une interface réseau.

Données de performance

  • Rampe de pression librement programmable et contrôlée jusqu’à 800 bars pour un maximum de huit pièces d’essai
  • 1x circuit d’essai à haute pression jusqu’à 1 200 bars (non régulé)
  • Nettoyage de ligne, test de pression et séchage en un seul appareil
  • Génération de pression à l’aide d’un amplificateur de pression servocommandé
  • Traitement de nettoyage moyen
  • Contrôle de la température des produits de nettoyage
  • éclairage de la chambre d’essai
  • Système conforme aux normes CE ou UL
  • Deuxième circuit de pression avec contrôle fin de la pression PPM 0-10 bar
Banc d'essai de pression avec grande chambre d'essai et PC de commande intégré de Poppe + Potthoff Maschinenbau

Test-as-a-Service

Nous proposons plusieurs essais de pression dans différentes gammes de pression en tant que service d’essai. Que ce soit pour la recherche et le développement ou pour la production en série, veuillez nous contacter pour nous faire part de vos besoins en matière d’essais et obtenir une offre sans engagement.

BANCS D’ESSAI SOUS PRESSION ET APPLICATIONS
PRÉCIS, REPRODUCTIBLE ET FIABLE

En tant que spécialiste de la technologie des essais sous pression et des bancs d’essai de pointe, Poppe + Potthoff Maschinenbau soutient le développement et la production de composants particulièrement résistants fabriqués à partir de divers matériaux, notamment pour l’industrie automobile, la construction navale et la construction mécanique, ainsi que pour l’industrie des fluides et l’industrie médicale. Nous proposons des bancs d’essai conçus individuellement, tels que des bancs d’essai de pression d’éclatement, des bancs d’essai de cycle de pression, des systèmes d’essai d’étanchéité, des bancs d’essai fonctionnels et des systèmes d’autofrettage.

Systèmes d’autofrettage avec multiplicateur de pression hydraulique

Jusqu’à 15 000 bars

En savoir plus sur nos systèmes d’autofrettage

Bancs d’essai à cycle de pression alimentés par des pompes, des amplificateurs de pression pneumatiques ou hydrauliques

Jusqu’à 6000 bars

En savoir plus sur nos bancs d’essai de cycles de pression

Bancs d’essai d’éclatement entraînés par des pompes, des amplificateurs de pression pneumatiques ou hydrauliques

Jusqu’à 15 000 bars

En savoir plus sur nos bancs d’essai d’éclatement

Bancs d’essai d’étanchéité

Test d’étanchéité

En savoir plus sur nos bancs d’essai d’étanchéité

Technologie des systèmes

Surpresseurs d’air comprimé

En savoir plus sur nos unités de surpression

Contactez-nous

Notre équipe technico-commerciale expérimentée vous aidera à mettre en œuvre votre projet et trouvera une solution adaptée à vos spécifications et à vos exigences. Nous sommes représentés au niveau international et pouvons vous assister, vous et votre entreprise, dans le monde entier. Notre équipe a réalisé des centaines de projets, dont beaucoup impliquaient des installations d’essai avec un équipement identique. P+P Maschinenbau est votre partenaire international de confiance.
