Prüfstände für Sonderanwendungen. Neben einer Reihe von modularen Druckprüfständen unterstützen wir die Forschung und Entwicklung. Unser erfahrenes Team entwickelt stets neue Konzepte und Prüfstande, die Kundenanforderungen vollumfänglich gerecht werden. Sprechen Sie uns auf Ihr Projekt an und wir helfen Ihnen bei der Umsetzung.
Sonderanwendungen
Die Kreativen Prüfstandsbauer
Die Produkt- und Komponententwicklung kann kompliziert sein und benötigt oft neue Wege, um Neuentwicklungen zu validieren und zu prüfen. Unser Team von erfahrenen Prüfstands- und Maschinenbauern und Ingenieuren unterstützt Sie in der Umsetzung Ihres Projekts. Sei es schlicht der Mangel an Platz im Labor, der ein kreatives Prüfstandsdesign benötigt, oder aber ein komplexes Vorhaben mit dem Einsatz von diversen Druckübersetzern; wir beim Poppe + Potthoff Maschinenbau GmbH helfen Ihnen gerne.

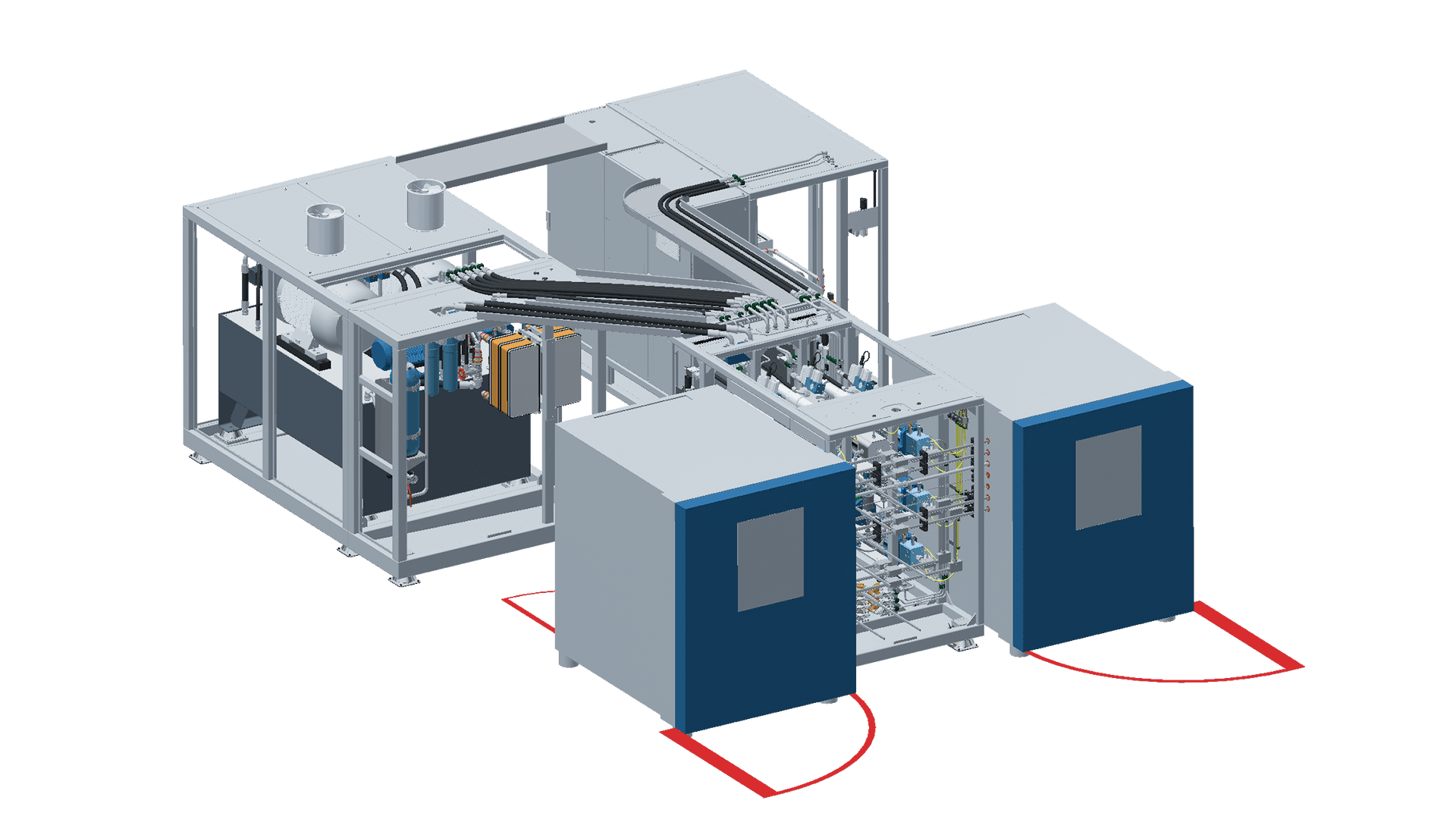

Druckwechselprüfstand für Rohre und Schläuche
Der Prüfstand besteht aus mehreren Modulen. Aufgrund von spezifischen Kundenanforderungen wurden die Module kreativ angeordnet.
Schläuche, Rohre und Rohrverbindungen für die Industrie müssen vordefinierten Drücken sicher standhalten. Um ihre Qualität nachzuweisen, werden sie mit Druck beaufschlagt, zum Teil bis zum Versagen oder Bersten. Bei diesen Prüfständen von Poppe + Potthoff wird eine neuartige Technologie eingesetzt, die es ermöglicht, in nur Bruchteilen von Sekunden den Berstdruck zu ermitteln und somit die Qualität der eingesetzten Bauteile in kürzester Zeit nachzuweisen und zu dokumentieren. Dieser spezielle Prüfstand enthält Module, die auf Wunsch des Kunden besonders angeordnet wurden, um dem Platz des Prüflabors gerecht zu werden.
Leistungsdaten

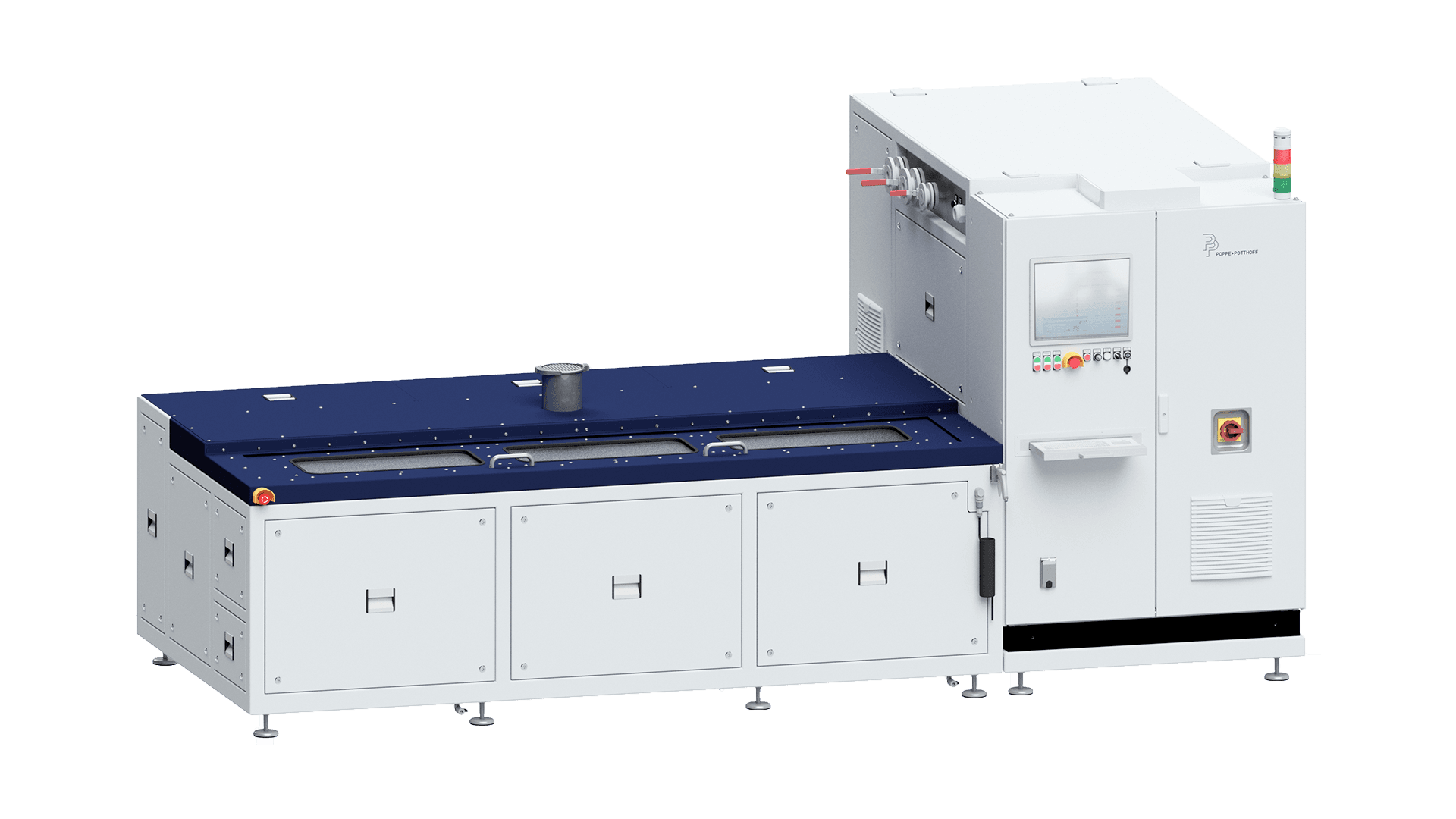

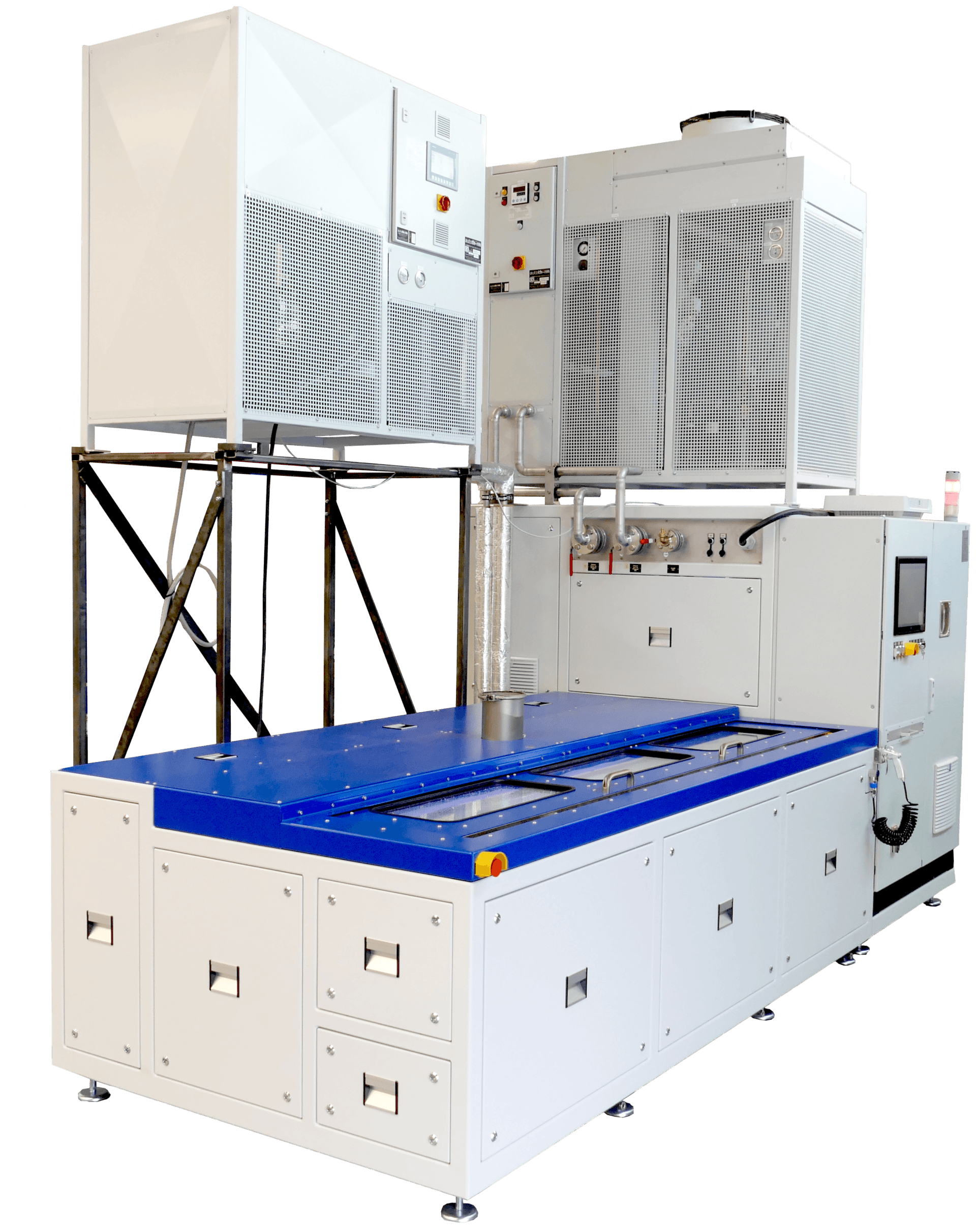

Druckwechsel- und Berstdruckprüfstand mit 8x Druckübersetzern
Ein leistungsstarker und flexibler Druckprüfstand mit 6x Druckübersetzer bis 500 bar, einem Druckübersetzer bis 2000 bar, 2x Klimakammern und Berstdruckprüfung bis 4000 bar. Die Druckübersetzer können in beiden Kammers autark genutzt werden.
Der Druckprüfstand ist eine autarke Anlage und ein einzigartiges Druckprüfsystem. Es integriert eine Medientemperiereinheit, 2x Klimakammern, bis zu 8x Druckübersetzern, sowie einer Steuereinheit für den Betrieb der Anlage und der Datenerfassung. Das System kann für verschiedene Druckpulsationsprüfungen von 500 bis 2000 bar bei wechselnden Medientemperaturen mit Öl (z. B. Wunsch E12) als Prüfflüssigkeit eingesetzt werden. Zwei separate Klimakammern ermöglichen die Simulation von Umgebungstemperaturen. Alternativ kann natürlich auch eine normale Prüfkammer aus Stahl verwendet werden. Die Bedienung der Anlage erfolgt über einen Industrie-PC, der die Prüfdaten aufzeichnet und dokumentiert.
Leistungsdaten

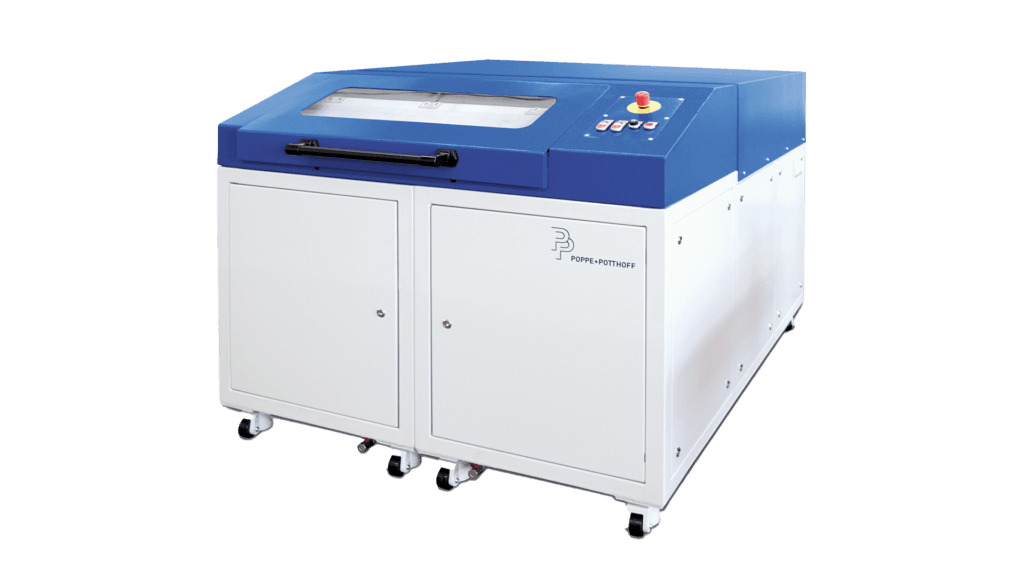

Druckschlagprüfung (Water Hammer Test)
Der Prüfstand ist eine autark arbeitende Anlage und ermöglicht Druckprüfungen, Berstdruckermittlungen und Druckabfallprüfungen
an Bauteilen wie z. B. Hydraulikschläuchen, Bremsleitungen und Airbags sicher durchzuführen. Der Druckaufbau erfolgt durch einen
hydraulisch angetriebene Druckübersetzer. Zusätzlich kann mit dieser Anlage eine Druckschlagprüfung bis 35bar durchgeführt werden.
Zur Auswertung der Versuche werden die Drücke von einem Druckaufnehmer gemessen und der Auswertesoftware zur Verfügung gestellt.
Leistungsdaten
Leitungsreinigungs-, Dichtheits- und Berstdruckprüfstand
Der Druckprüfstand ist für die Reinigung verschiedener Leitungen (und Schläuche) mit temperaturgesteuerten Prüfmedium, wie z.B. Öl, nach Spezifikationen und für die Prüfung von Leitungen auf Leckagen bei Drücken bis 800 bar ausgelegt. Der Druckverstärker wird verwendet, um Prüflinge voreingestellten Druckbereichen auszusetzen und/oder Druck bei bestimmten Druckwerten zu halten. Der Leitungsreinigungs- und Druckprüfstand ist eine eigenständige Einheit zum Aussetzen und Testen von medienführenden Komponenten an verschiedenen Druckpunkten. Darüber hinaus reinigt die Anlage Komponenten und prüft sie im Druckabfallverfahren mit Wasser (oder anderen kundenspezifischen Medien) bei einem Druck von bis zu 1200 bar auf Dichtheit. Das Ergebnis wird auf einem Bedienfeld angezeigt und über eine Netzwerkschnittstelle gespeichert.
Leistungsdaten
✓ Frei programmierbare und gesteuerte Druckrampe bis 800 bar für bis zu acht Prüfteile
✓ 1x Hochdruckprüfkreis bis 1.200bar (ungeregelt)
✓ Leitungsreinigung, Druckprüfung und Trocknung in einer einzigen Haltevorrichtung
✓Druckerzeugung mit servogesteuertem Druckübersetzer
✓Mittlere Reinigungsbehandlung
✓Temperaturregelung für Reinigungsmittel
✓Prüfkammerbeleuchtung
✓ System CE oder UL konform
✓ Zweiter Druckkreis mit PPM Feindruckregelung 0-10 bar
Dienstleistungen
Als Prüfdienstleistung bieten wir Druckprüfungen in verschiedenen Druckbereichen an. Ob für Forschung und Entwicklung oder Serienfertigung, bitte kontaktieren Sie uns mit Ihren Prüfanforderungen für ein unverbindliches Angebot.
Prüfstände und Anwendungen–
Präzise und zuverlässig
Bei Poppe + Potthoff Maschinenbau bieten wir modernste Druckprüfstände für verschiedene Branchen, Komponenten und Druckbehälter an. Neben Berstdruckprüfständen hat Poppe + Potthoff Maschinenbau in der Branche einen Namen für Autofrettage Systeme, Druckwechsel-, Funktions- und Leckageprüfstände. Noch nicht fündig geworden? Kontaktieren Sie uns, um Ihr individuelles Projekt im Detail zu besprechen.
Druckwechselprüfstand mit Vakuum Prüfung
Setzen Sie Kühlsysteme von ECUs, PTC Heizer, Hochvolt-Kühlmittel-Zuheizer, ACDC und DCDC Convertern und anderen medienführende Komponenten Druckprüfungen aus, während Sie die Umgebungs- und Medientemperatur von z.B. Wasser-Glykol bei Temperaturen von -40 °C bis 140 °C kontrollieren.
Funktionsprüfstand: Batteriesimulation unter Temperatureinfluss
Zur Funktionsprüfung von medienführenden Bauteilen kann mit den Poppe + Potthoff Prüfständen ein temperaturgeregelter Volumenstrom (z.B. 30l/min) erzeugt werden. Zudem kann ein Bauteil aus der E-Mobilität bei Bedarf bestromt werden.
Leckageprüfstand
Mit den Dichtheitsprüfständen von Poppe + Potthoff können verschiedene Bauteile und Baugruppen durch einen Druckabfall auf Dichtheit geprüft werden. Je nach Prüfanforderung können unsere Systeme inklusive Vakuumeinheit und Niederdruck- oder Hochdruckmodul für eine optimale Dichtheitsprüfung ausgelegt werden. Darüber hinaus bietet Poppe + Potthoff z.B. Bubbletests im Wasserbad / Unterwassertests mit Luft und Gas an.
Berstdruckprüfstand < 200 bar
Um die Qualität von medienführenden Bauteilen nachzuweisen, werden Schlauchleitungen, Rohre, Druckbehälter und weitere Komponenten unter Druck gesetzt, bis sie bersten.
Autofrettage < 12 0000 bar
Ein flexibles und erweiterbares System zur Durchführung von Autofrettage an verschiedenen Bauteilen wie z.B. Common Rails und Pumpenköpfen bis zu 12.000 bar.
Druckluftnachverdichter
Die Poppe + Potthoff Maschinenbau GmbH liefert Verdichtereinheiten und Druckregelsysteme bis zu 400 bar. Wir bieten Ihnen anschlussfertige Aggregate zur Steigerung des vorhandenen Drucks für pneumatische und hydraulische Anwendungen. Dadurch lässt sich die Leistungsfähigkeit von bereits bestehenden Anlagen flexibel und effizient erweitern.
Prüfstand für H2 Komponenten
Wir bieten Druckprüfanlagen zur Entwicklung und Validierung von Wasserstoff- und Stickstoff-Komponenten. Der Fokus liegt dabei Prüfstände im Bereich der Druckwechselprüfung, der Berstdruckprüfung, sowie der hydrostatische Festigkeitsprüfung.
1050 Bar Helium / Stickstoff / Wasserstoff
Ein Dichheitsprüfstand ausgetattet mit einem Druckmodul bis 1050 bar, einer optional ingrierten Klimakammer und einem Gas Sniffer (z.B. Inficon), um die Leckage an H2 Bauteilen wie z.B. Ontank-Valves, Schläuche, Rohre, Armaturen, Regler, Ventile und Brennstoffzellenkomponenten zu erkennen.
Automotive
Automotive Testing behinhalted ein breites Spektrum an Prüfungen. Poppe + Potthoff Maschinenbau unterstützt die Industrie mit hochmodernen Druckprüfständen, Autofrettagesystemen und Funktionsprüfständen.
Aerospace
Prüfanlagen von Poppe + Potthoff Maschinenbau stellen Fluidsysteme und Komponenten für Luftfahrt-Anwendungen auf eine harte Probe. Im Lebensdauertest durchlaufen sie millionenfache Drucklastwechsel, um die Lebensdauer eines Bauteils zu simulieren.
Haustechnik
Haushaltsgerätehersteller sind sich der Wichtigkeit bewusst, dass ihre medienführenden Bauteile vom ersten Tag an dicht sind und Komponenten einer höheren Druckbelastung als dem Betriebsdruck standhalten können. Poppe + Potthoff Maschinenbau unterstützt die Industrie mit diversen Druckprüfsystemen.
Medizintechnik
Prüfstände für Bauteile der Medizintechnik von Poppe + Potthoff Maschinenbau stellen verschiedenste Komponenten auf den Prüfstand. Zuverlässige, wiederholbare und exakte Druckprüfungen und Prüfungsprozesse stellen die Qualität einer Komponente während der Forschung und Entwicklung sicher.
Schifffahrt
Schiffsmotoren setzen sich aus Komponenten zusammen, die hohen Drücken ausgesetzt sind und Druckprüfungen jeglicher erfordern. Kühlsysteme, Pumpen und Ventile von Schiffsmotoren werden Druck ausgesetzt und werden mit Druckprüfständen von Poppe + Potthoff auf Ihre Belastbarkeit geprüft.
Öl und Gas
Diverse Bauteile aus der Öl- und Gasindustrie können auf Druckprüfständen von Poppe + Potthoff getestet werden. Bohrrohre, Rohre und (Gas-) Ventile sind Bauteile, die wechselnden Drücken- und Temperaturbedingungen ausgesetzt sind und eine Druckprüfung erfordern, um Qualität und Sicherheit zu gewährleisten.
Lassen Sie sich von IHREM
Ansprechpartner INDIVIDUELL BERATEN
Unser technisch versiertes Vertriebsteam hilft Ihnen bei der Umsetzung Ihres Projekts und findet anhand Ihres Lastenhefts und Ihren Anforderungen eine auf Sie zugeschnitte Prüflösung. Wir sind international vertreten und helfen Ihnen auch bei Projekten im Ausland. Neben unserem Hauptsitz in Nordhausen sind wir mit unseren Standorten in Shenzen in China und Boston in den USA, sowie Vertriebs- und Servicepartnern in unter anderem Indien und Italien ist eine regionale Kommunikation stets möglich.
Know-how, exzellente Marktkenntnisse, Affinität zu unseren Produkten und eine intensive Zusammenarbeit mit Ihnen, unseren Kunden, sind Garanten für unseren Erfolg.
